MDQ系列单相整流桥
型号MDQ 产品参数10-600A/600-2000V
订购热线：0577-62627555
在线咨询联系我们
产品优势/ PRODUCTS

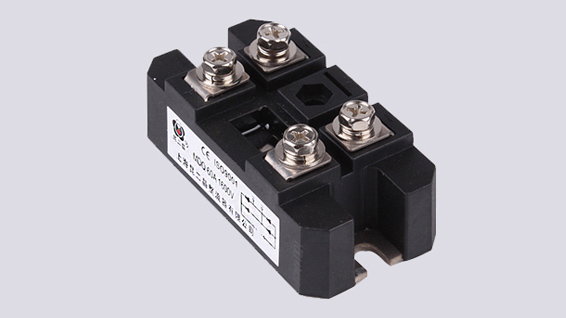

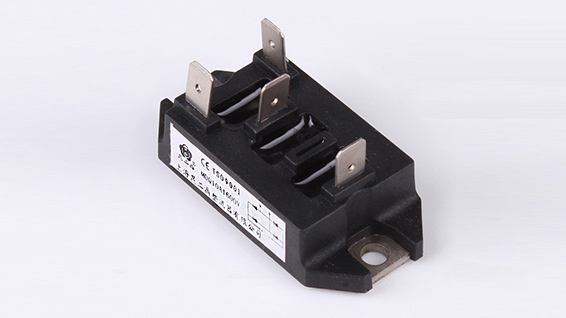

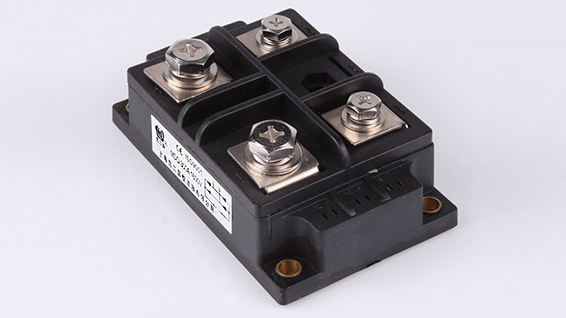

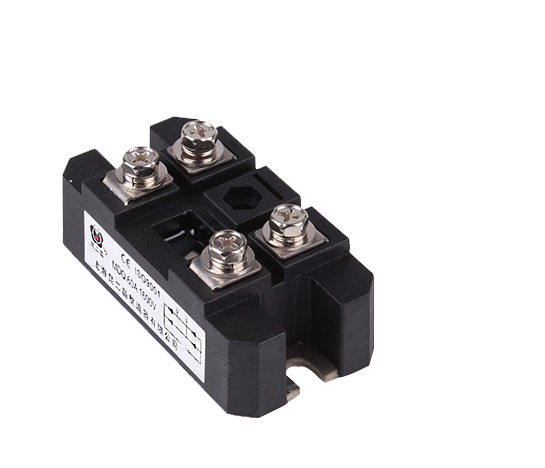

MDQ整流桥模块
整流桥模块是能够通过二极管的单向导通的特性将电平在零点上下浮动的交流电转换为单向的直流电（交流变直流）。
特点● 芯片与底板电气绝缘，2500V交流电压
● 国际标准封装
● 焊接结构，优良的温度特性和功率循环能力
● 最高工作结温达150℃，正向压降小
参数选型/ PRODUCTS
|
型号 Type |
Io@Tc | VRRM | VFM @IFM | IRRM | IF(AV) | IF(RMS) | IFSM | Rjc | Tjm | Viso |
外形 Outline |
||
| A | ℃ | V | V | A | mA | mA | A | A×103 | ℃/W | ℃ | VA.C | ||
| MDQ10 | 10 | 100 | 600-2000 | 1.28 | 15 | 5 | 10 | 30 | 0.65 | 0.15 | 150 | 2500 | 23 |
| MDQ30 | 30 | 100 | 600-2000 | 1.29 | 40 | 6 | 15 | 40 | 0.7 | 0.16 | 150 | 2500 | 24/27 |
| MDQ50A | 50 | 100 | 600-2500 | 1.34 | 75 | 7 | 25 | 50 | 0.75 | 0.17 | 150 | 2500 | 24/27 |
| MDQ75A | 75 | 100 | 600-2500 | 1.38 | 110 | 8 | 38 | 60 | 0.75 | 0.25 | 150 | 2500 | 26/27 |
| MDQ100A | 100 | 100 | 600-2500 | 1.4 | 150 | 9 | 50 | 70 | 1 | 0.3 | 150 | 2500 | 26/27 |
| MDQ150A | 150 | 100 | 600-2500 | 1.47 | 230 | 9 | 75 | 86 | 1.5 | 0.32 | 150 | 2500 | 28/29 |
| MDQ200A | 200 | 100 | 600-2500 | 1.47 | 300 | 10 | 75 | 106 | 2.5 | 0.24 | 150 | 2500 | 28/29 |
| MDQ300A | 300 | 100 | 600-2500 | 1.5 | 450 | 10 | 75 | 106 | 2.5 | 0.15 | 150 | 2500 | 31 |
| MDQ500A | 500 | 100 | 600-2500 | 1.51 | 750 | 12 | 75 | 106 | 2.5 | 0.15 | 150 | 2500 | 32 |
| MDQ600 | 600 | 100 | 600-2500 | 1.52 | 900 | 12 | 75 | 110 | 2.5 | 0.15 | 150 | 2500 | 32 |
