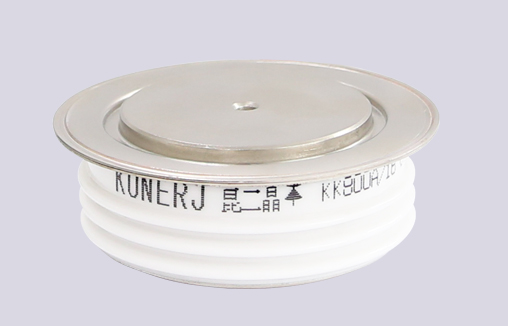

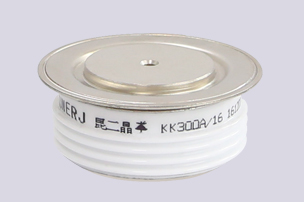

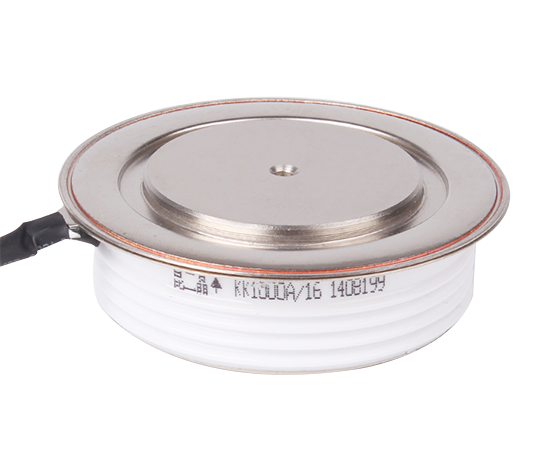

KK快速晶闸管（凸型） KK快速晶闸管（凸型）

KK快速晶闸管（凸型）

型号KS系列 产品参数100-1000A/600-2000V

订购热线：0577-62627555

 在线咨询联系我们

产品优势/ PRODUCTS

KK系列凸型快速晶闸管

快速晶闸管在工作过程中，它的阳极a和阴极k与电源和负载连接，组成普通晶闸管的主电路，普通晶闸管的门极g和阴极k与控制普通晶闸管的装置连接，组成普通晶闸管的控制电路。

特点

● 全扩散工艺，平板型陶瓷管封装

● 分布式放大门极结构

● 优良的动态特性

● 低开关损耗，双面冷却

● 快速开关性能

KK系列凸型快速晶闸管

参数选型/ PRODUCTS

型号
Type 		VDRM VRRM IT(av)
THS 55℃
 tq100℃ dv/dt di/dt IDRM IRRM IGT VGT IH VTM/ITM RTH(j-hs) Tjm 安装力 外形
OuUine?
25℃
V A μS V/μS A/μS mA mA V mA V/A ℃/w ℃ KN (Fig)
KK200A 600-2500 200 16-35 500 200 30 40-250 0.9-2.5 20-400 2.9/600 0.065 115 5.3-10 2,7,8
KK300A 600-2500 300 16-35 500 200 30 40-250 0.9-2.5 20-400 2.8/900 0.055 115 5.3-10 3,7,8,9,12,13
KK400A 600-2500 400 16-35 500 300 40 40-250 0.9-2.5 20-400 2.8/1200 0.04 115 10/20 4,9,13,14
KK500A 600-2500 500 16-35 500 300 50 40-250 0.9-2.5 20-400 3.15/1500 0.035 115 15-20 4,9,13,14
KK600A 600-2500 600 16-35 500 300 50 40-300 0.9-3.0 20-400 3.15/1800 0.032 115 15-20 5,9,10,14,15
KK800A 600-2500 800 16-35 500 300 40 40-300 0.9-3.0 20-500 3.15/2400 0.03 115 18-25 5，10，14，15
KK1000A 600-2500 1000 16-35 500 500 50 40-300 0.9-3.0 20-500 3.15/3000 0.024 115 19-26 6，15，16
KK1200A 600-2500 1200 16-35 500 500 80 40-300 0.9-3.0 20-500 3.15/3000 0.022 115 21-30 15，16
KK1500A 600-2500 1500 16-35 500 500 120 40-300 0.9-3.5 20-500 3.15/3000 0.02 115 21-30 16，17
KK1800A 600-2500 1800 16-35 500 500 120 40-400 0.9-4.0 20-800 3.15/4000 0.017 115 27-34 17,18
KK2000A 600-2500 2000 40-80 500 600 160 40-450 0.9-4.5 20-1000 3.15/4000 0.016 115 30-40 18,19,20
KK2500A 600-2500 2500 40-80 500 600 200 40-450 0.9-4.5 20-1000 3.15/4000 0.011 115 35-47 19,20,21
KK3000A 600-2500 3000 40-80 500 600 250 40-450 0.9-4.5 20-1000 3.15/5000 0.009 115 70-85 21，22，23
