一、桥堆的三大核心优势：为什么它无可替代？

1.效率更高，能量利用更彻底

2.半波整流仅利用交流电的半个周期，效率约 40%；

·桥堆（全波桥式整流）利用整个周期，效率提升至 80% 以上，相同输入下输出功率更大。

3.输出更稳定，滤波更简单

4.半波整流输出的脉动频率与输入相同（50Hz），桥堆输出频率翻倍（100Hz），波形更密集，只需较小电容即可滤除波动，降低电路成本。

5.接线更灵活，无需区分极性

6.交流电输入无需区分正负，直接连接 “~” 端，避免因接线错误导致的故障，对用户和电路设计都更友好。

二、从微瓦到兆瓦：桥堆的 “全场景生存指南”

1. 按功率分类：小身材大能量

·微型桥堆（几瓦到几十瓦）：常见于手机充电器（如 DB107 封装）、LED 驱动电源，体积仅几毫米，可直接焊接在电路板上；

·中型桥堆（百瓦到千瓦）：应用于家电（冰箱、洗衣机控制板）、工业控制设备，封装多为插件式（如 GBU406），需搭配散热片；

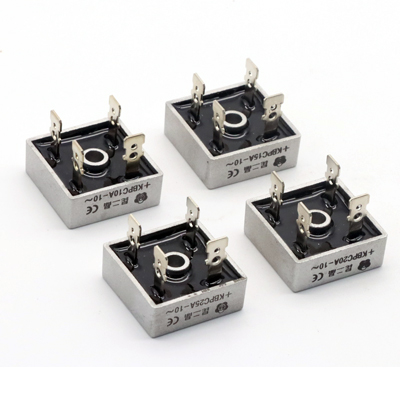

·大功率桥堆（兆瓦级）：用于电动车充电桩、光伏逆变器、电焊机，采用模块化封装（如 KBPC3510），内部集成散热基板，可处理数百安电流。

2. 典型应用场景

·消费电子：手机、笔记本电脑充电器中，桥堆将 220V 交流电转为 5V/9V 直流电，为电池充电；

·新能源领域：电动车的车载充电机（OBC）通过桥堆将电网交流电整流，再转换为电池所需的高压直流电；太阳能逆变器则反向使用桥堆，将光伏板的直流电逆变为交流电并入电网；

·工业设备：电机调速器需要稳定的直流电源控制转速，桥堆在此承担大电流整流任务；UPS 不间断电源中，桥堆负责市电整流和电池逆变的双向转换。
