一、桥堆：让电流 “只走单程” 的魔法电路

  在电子世界里，电流的 “性格” 各不相同：交流电（AC）像来回奔腾的海浪，方向每秒变换 50 次（工频市电）；而直流电（DC）如同单向流动的河流，始终朝一个方向前进。大多数电子设备（如芯片、电池）只能使用直流电，因此需要一种元件来 “指挥” 交流电 “变向”，** 桥堆（桥式整流堆）** 应运而生。

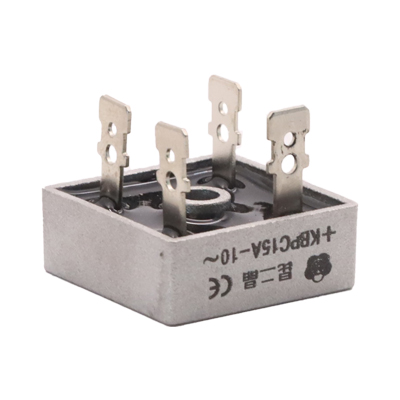

  桥堆的核心是四个二极管组成的 “桥式电路”，外形多为长方体封装，表面标注 “~”（交流电输入）、“+”“-”（直流电输出）。这四个二极管如同四个 “单向阀门”，通过巧妙的连接，让交流电的正负半周都能转化为同一方向的电流，实现 “全波整流”。相较于早期仅利用半个周期的 “半波整流”，桥堆的效率直接翻倍，成为现代电源的标配元件。

二、桥式结构：如何让交流电 “双向变单向”？

1. 二极管：电流的 “单向门”

  二极管是桥堆的 “基石”，它有一个重要特性 ——单向导电性：电流只能从正极流入、负极流出，反向则截止。就像水管中的止回阀，只允许水流朝一个方向流动。

2. 桥式电路：搭建电流的 “立交桥”

  四个二极管分为两组，两两串联后并联，形成一个闭合的 “桥状” 回路：

输入端：连接交流电的两端（不分正负，标 “~”）；

输出端：正极（+）从两个二极管的阳极连接处引出，负极（-）从两个二极管的阴极连接处引出。

3. 工作过程：正负半周 “各走各路”

交流电正半周（A 端为正，B 端为负）：上方两个二极管导通，电流从 A 端→二极管 1→正极（+）→负载→负极（-）→二极管 4→B 端，形成回路；

交流电负半周（B 端为正，A 端为负）：下方两个二极管导通，电流从 B 端→二极管 3→正极（+）→负载→负极（-）→二极管 2→A 端，形成回路。

无论电流方向如何变化，输出端的电流始终从 “+” 流向 “-”，最终得到脉动直流电（经电容滤波后变为平稳直流）。
