您的位置:首页 >昆二晶产品中心 >平板式晶闸管 >专利型晶闸管

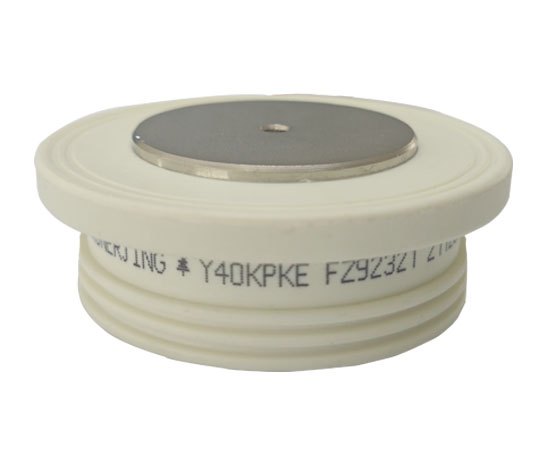

KP系列专利型晶闸管 KP系列专利型晶闸管

KP系列专利型晶闸管

型号KP系列

产品参数200-5000A/600-5000V

订购热线:0577-62627555

产品优势/ PRODUCTS

KP系列专利型晶闸管

普通晶闸管在工作过程中,它的阳极a和阴极k与电源和负载连接,组成普通晶闸管的主电路,普通晶闸管的门极g和阴极k与控制普通晶闸管的装置连接,组成普通晶闸管的控制电路。

特点

● 全扩散工艺

● 平板型专利型封装

● 中心方法门极结构

● 双面冷却

545

参数选型/ PRODUCTS

型号
Type
VDRM VRRM IT(av)
THS 55℃
ITSM
10ms
dv/dt di/dt IDRM IRRM IGT VGT IH VTM/ITM RTH(j-hs) Tjm 安装力 外形
OuUine?
25℃
V A KA V/μS A/μS mA mA V mA V/A ℃/w KN (Fig)
KP200AKY
100-5000 200 2.5 300 100 30 24-250 0.8-2.0 20-150 2.4-600 0.065 125 5.3-10 2,7,8
KP300AKY
100-5000 300 3.8 300 100 30 35-250 0.8-2.5 20-200 2.2/900 0.055 125 5.3-10 3,7,8,9,12,13
KP400AKY
100-5000 400 5 300 100 40 35-250 0.8-2.5 20-200 2.4/1200 0.04 125 10/20 4,9,13,14
KP500AKY 100-5000 500 6.4 300 100 50 35-250 0.8-2.5 20-250 2.4/1500 0.035 125 15-20 4,9,13,14
KP600AKY
100-5000 600 6.4 300 100 40 35-300 0.8-2.5 20-250 1.8/1/00 0.035 125 10/20 5,9,10,14,15
KP800AKY
100-5000 800 10 300 100 50 40-300 0.8-3.0 20-250 2.2/2400 0.032 125 15-20 5,10,14,15
KP1000AKY
100-5000 1000 13 500 150 80 40-300 0.8-3.0 20-300 2.4/3000 0.022 125 21-30 6,15,16
KP1200AKY 100-5000 1200 15 500 200 120 40-300 0.8-3.0 20-300 2.4/3000 0.02 125 21-30 15,16
KP1500AKY
100-5000 1500 20 500 200 120 40-300 0.8-3.0 20-300 2.4/3000 0.017 125 27-34 16,17
KP1600AKY
100-5000 1600 22.5 500 200 160 40-300 0.8-3.0 20-300 2.4/4000 0.016 125 30-40 17,18
KP2000AKY
100-5000 2000 25 500 250 200 40-300 0.8-3.0 20-300 2.4/4000 0.011 125 35-47 18,19,20
KP2500AKY
100-5000 2500 31 500 250 200 40-300 0.8-3.0 20-300 2.4/5000 0.011 125 35-47 19,20,21
KP3000AKY
100-5000 3000 38 300 250 200 40-300 0.8-3.0 20-300 2.2/5000 0.011 125 35-47 21,22,23

典型应用/ application

服务优势/ advantage

产品推荐/ products

新闻中心聚焦行业未来趋势 践行企业创新发展

头条
固态继电器厂家昆二晶——雁荡山烧烤团建一日游
2019.12.02固态继电器厂家昆二晶——雁荡山烧烤团建一日游
为促进企业同事之间的交流,加强企业团队合作意识。11月24日,昆二晶整流器有限公司开展了一次“2019年雁荡山烧烤团建活动”,公司所有员工参加了此次活动
详细描述
固态继电器厂家昆二晶——雁荡山烧烤团建一日游
为促进企业同事之间的交流,加强企业团队合作意识。11月24日,昆二晶整流器有限公司开展了一次“2019年雁荡山烧烤团建活动”,公...
2019.12.02
昆二晶可控硅模块耐高温吗?
昆二晶生产的可控硅是耐高温的可控硅模块。这是我们可控硅模块的优势。国内很多公司生产的可控硅,能承受的温度是有限的,一般在...
2019.08.06
头条

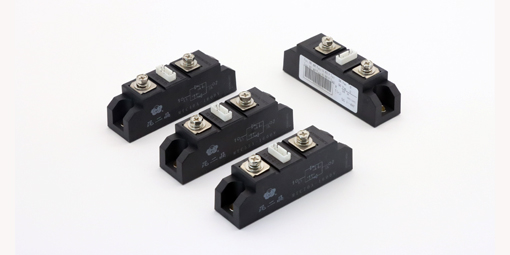

剖析可控硅模块电极:构建精准电力控制体系
2025.03.27剖析可控硅模块电极:构建精准电力控制体系
可控硅模块正常运作,离不开阳极、阴极与控制极的协同配合。阳极作为电流流入端,连接电源高电位,需承载大电流,因而采用大面积金属电极保证导电和散热;阴极是电流流出端,连接低电位,通过优...
详细描述
剖析可控硅模块电极:构建精准电力控制体系
可控硅模块正常运作,离不开阳极、阴极与控制极的协同配合。阳极作为电流流入端,连接电源高电位,需承载大电流,因而采用大面积...
2025.03.27

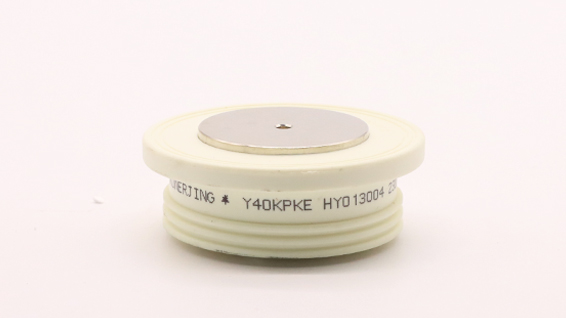

解码可控硅模块:硅与 PN 结搭建的功能骨架
