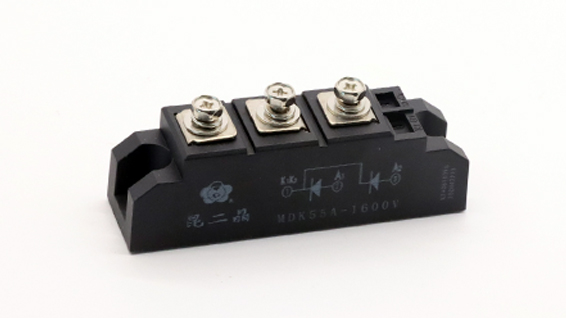

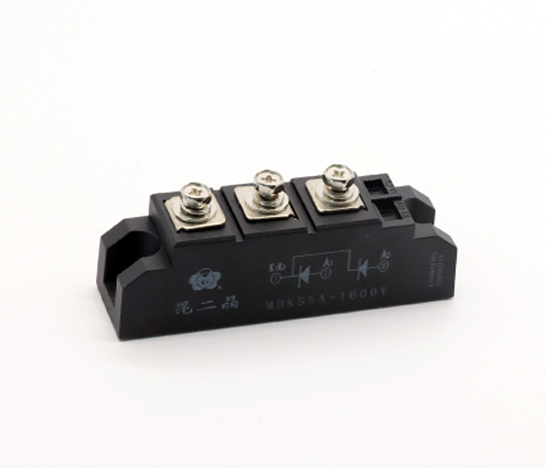

MDK防反二极管

MDK防反二极管

型号MDK、MD

产品参数25A-200A/1000V-2500V

订购热线:0577-62627555

产品优势/ PRODUCTS

汇流箱专用MDK防反二极管

防反(防逆流)二极管是绝缘型(即模块接线柱对铜底板之间的绝缘耐压大于3.1KV有效值),因此可以把多个模板安装在同一散热器上,或装置在接地外壳上。

特点

● 芯片与底板电气绝缘,2500V-3000VAC交流电压

● 真空烧结,优良的温度特性和功率循环能力

● 体积小,重量轻

● 最高工作结温达150℃,正向压降小

468

典型电路电联结型式/ Circuit Configuations

典型电路电联结型式

规格参数/ Specifications

型号
Type
IT(AV) VRRM VTM @IFM IRRM lF(RMS) IFSM Rjc Tjm Viso 外形
Outline
?A V V A mA A Axl00 ℃/W V(AC)
MDK130A16-H34 130 1600-3000 1.1 410 12 212 3.9 0.31 0.31 2500 5
MDK160A16-H34 160 1600-3000 1.1 480 12 251 6 0.23 0.23 2500 5
MDK200A16-H34 200 1600-3500 1.1 600 12 314 8 0.21 0.21 2500 7
MDK250A16-H34 250 1600-3500 1.38 750 20 393 11 0.14 0.14 2500 7
MDK300A16-H38 300 1600-3500 1.38 900 20 471 12.5 0.130 0.130 2500 7
MDK350A16-Y53 350 1600-3500 1.38 1050 30 550 15 0.11 0.11 2500 8
MDK500A16-Y53 500 1600-3500 1.38 1500 40 785 21 0.90 0.90 2500 8

典型应用/ application
