您的位置:首页 >昆二晶产品中心 >功率模块 >可控硅模块
MFC系列可控硅模块 MFC系列可控硅模块 MFC系列可控硅模块 MFC系列可控硅模块 MFC系列可控硅模块 MFC系列可控硅模块

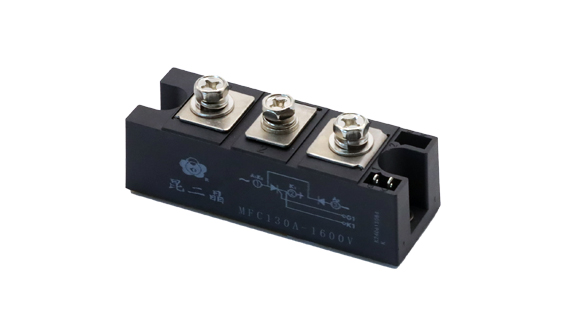

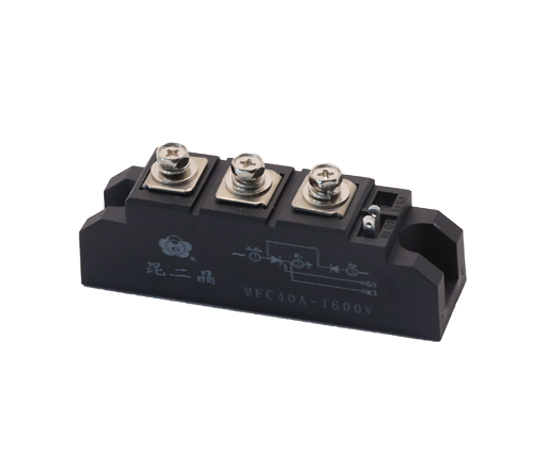

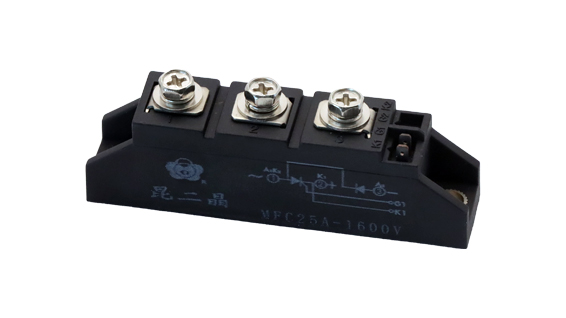

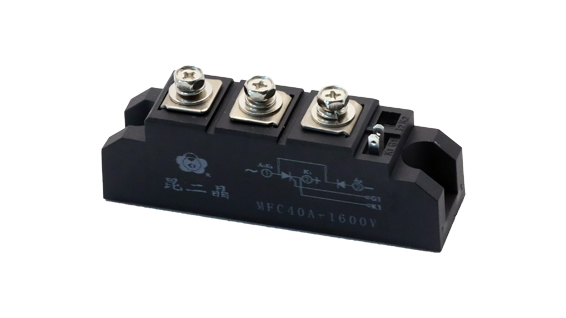

MFC系列可控硅模块

型号MFC

产品参数25-1000A/600-3000V

订购热线:0577-62627555

产品优势/ PRODUCTS

MFC半桥可控硅模块

可控硅模块无触点开关,移相调压,整流可控调压。

特点

● 体积小、重量轻、结构紧凑、可靠性高

● 外接线简单、互换性好、便于维修和安装

● 结构重复性好,装置的机械设计可以简化

● 反应极快,在微秒级内开通、关断

● 无触点运行,无火花、无噪音;效率高,成本低

MFC半控可控硅模块

参数选型/ PRODUCTS

Type IT(AV) VDRM/VRRM VTM/VFM @ITM @IFM IDRM/IRRM IGT VGT IH dv/dt di/dt ITSM IFSM Rjc Tjm Viso Outline
A V V A mA mA V mA V/μS A/μS A×103 ℃/W V(AC)
MFx25A 25 500-2500 1.69 80 8 180 2.5 100 800 50 0.55 0.95 125 2500 C-1,12,20
MFx55A 55 500-2500 1.5 170 8 180 2.5 100 800 50 1.25 0.53 125 2500 C-1,12,20
MFx90A 90 500-2500 1.94 270 15 180 2.5 100 800 100 2 0.28 125 2500 C-1,12,20
MFx110A 110 500-2500 1.9 330 20 180 2.5 100 800 100 2.4 0.25 125 2500 C-1,12,20
MFx130A 130 500-2500 1.96 410 20 180 2.5 100 800 100 3.8 0.2 125 2500 C-2,13,21,24
MFx160A 160 500-2500 1.9 480 25 180 2.5 200 800 100 5.4 0.17 125 2500 C-2,13,21,24
MFx200A 200 500-2500 1.9 600 30 180 2.5 200 800 100 7.2 0.14 125 2500 C-2,3,14,15,22,23,24,13,6
MFx250A 250 500-2500 1.73 750 40 180 2.5 200 800 100 8.5 0.12 125 2500 C-3,14,15,22,?23,24,6
MFx300A 300 500-2500 1.58 900 30 180 2.5 200 800 100 9.3 0.1 125 2500 C-3,14,15,22,?23,24,6
MFx350A 350 500-2500 1.45 1050 40 180 2.5 200 1000 100 11 0.09 125 2500 C-4,7
MFx500A 500 500-2500 1.44 1500 50 200 3 200 1000 100 16 0.065 125 2500 C-4,7,16
MFx600A* 600 500-2500 1.9 1800 40 200 3 200 1000 100 13 0.073 125 2500 C-5,8,16,17
MFx800A* 800 500-2500 1.95 2400 40 200 3 200 1000 100 16 0.054 125 2500 C-5,8,17
