晶闸管模块是晶体闸流管的简称，又被称做可控硅整流器，昆二晶来教您如何使晶闸管成为开关电路！

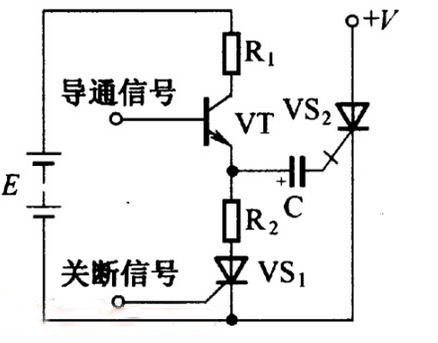

E为门极关断电源。当导通触发信号加至半导体三极管VT的基极时，VT导通，经电容C触发可关断晶闸管VS2便其导通。与此同时，电源E通过R1给C充电。当关断正脉冲信号到来时，触发晶同管VS1导通，电容C经R2、VS1、VS2(K-G)放电。由于电容C两端电压不能突变，所以给可关断晶闸管控制极(门极)加上一个负向脉冲，使VS2关断。

浙江昆二晶整流器有限公司，专业的晶闸管模块生产公司，生产晶闸管调压器、晶闸管保护器、高频晶闸管、晶闸管开关、双向晶闸管、KP晶闸管、晶闸管模块等。昆二晶咨询电话：0577-62627555。我们以专业的技术、专业的产品，期待您的选购！
