KS双向晶闸管（凸型）
型号KS系列 产品参数100-1000A/600-2000V
订购热线：0577-62627555
在线咨询联系我们
产品优势/ PRODUCTS

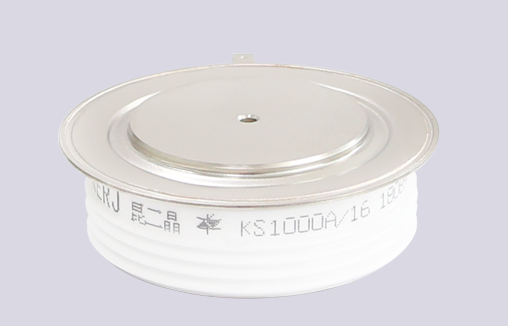

KS系列凸形双向晶闸管
双向晶闸管在工作过程中，它的阳极a和阴极k与电源和负载连接，组成普通晶闸管的主电路，普通晶闸管的门极g和阴极k与控制普通晶闸管的装置连接，组成普通晶闸管的控制电路。
特点● 分布式放大门极结构
● 开关损耗低，优良的动态特性——优良的高频性能，适用频率2.5KHz-10KHz
● 平板型陶瓷管封装，双面冷却
参数选型/ PRODUCTS
|
型号 Type |
VDRM VRRM |
IT(RMS) THS 55℃ |
ITSM 10ms |
dv/dt | di/dt |
IDRM? IRRM |
IGT | VGT | IH | VTM/ITM | RTH(j-hs) | Tjm | 安装力 |
外形 OuUine |
| 25℃ | ||||||||||||||
| V | A | KA | V/μS | A/μS | mA | mA | V | mA | V/A | ℃/w | ℃ | KN | (Fig) | |
| KS200A | 100-2000 | 200 | 1.7 | 50 | 50 | 20 | 20-200 | 0.8-2.5 | 20-200 | 2.4/300 | 0.12 | 125 | 3.3-5.5 | 2,7,8 |
| KS300A | 100-2000 | 300 | 2.5 | 50 | 50 | 30 | 20-200 | 0.8-2.5 | 20-200 | 2.4/500 | 0.065 | 125 | 5.3-10 | 3,7,8,9,12,13 |
| KS500A | 100-2000 | 500 | 4 | 50 | 50 | 40 | 20-300 | 0.8-3.0 | 20-300 | 2.4/700 | 0.04 | 125 | 10/20 | 4,9,13,14 |
| KS600A | 100-2000 | 600 | 4.2 | 50 | 50 | 40 | 20-300 | 0.8-3.0 | 20-300 | 2.4/900 | 0.035 | 125 | 10/20 | 4,9,13,14 |
| KS800A | 100-2000 | 800 | 6.8 | 50 | 50 | 50 | 20-350 | 0.8-3.5 | 20-400 | 2.4/1200 | 0.035 | 125 | 15-20 | 5,9,10,14,15 |
| KS1000A | 100-2000 | 1000 | 6.8 | 50 | 50 | 50 | 20-350 | 0.8-3.5 | 20-400 | 2.4/1200 | 0.035 | 125 | 15-20 | 5，10，14，15 |
| KS1500A | 100-2000 | 1500 | 7 | 50 | 50 | 50 | 20-350 | 0.8-3.5 | 20-400 | 2.4/1200 | 0.035 | 125 | 15-20 | 6，15，16 |
