昆二晶告诉您可控硅模块的主要作用是什么?

来源:昆二晶发布日期:2018-05-11关注:-
        可控硅模块通常被称之为功率半导体模块。在1970年模块原理引入电力电子技术领域,是采用模块封装形式,具有三个PN结的四层结构的大功率半导体器件。下面一起来说说可控硅模块的主要作用是什么?
        可控硅模块又叫晶闸管。自从20世纪50年代问世以来已经发展成了一个大的家族,它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管鉴别可控硅三个极的方法很简单,根据P-N结的原理,只要用万用表测量一下三个极之间的电阻值就可以。阳极与阴极之间的正向和反向电阻在几百千欧以上,阳极和控制极之间的正向和反向电阻在几百千欧以上(它们之间有两个P-N结,而且方向相反,因此阳极和控制极正反向都不通)。控制极与阴极之间是一个P-N结,因此它的正向电阻大约在几欧-几百欧的范围,反向电阻比正向电阻要大。可是控制极二极管特性是不太理想的,反向不是完全呈阻断状态的。

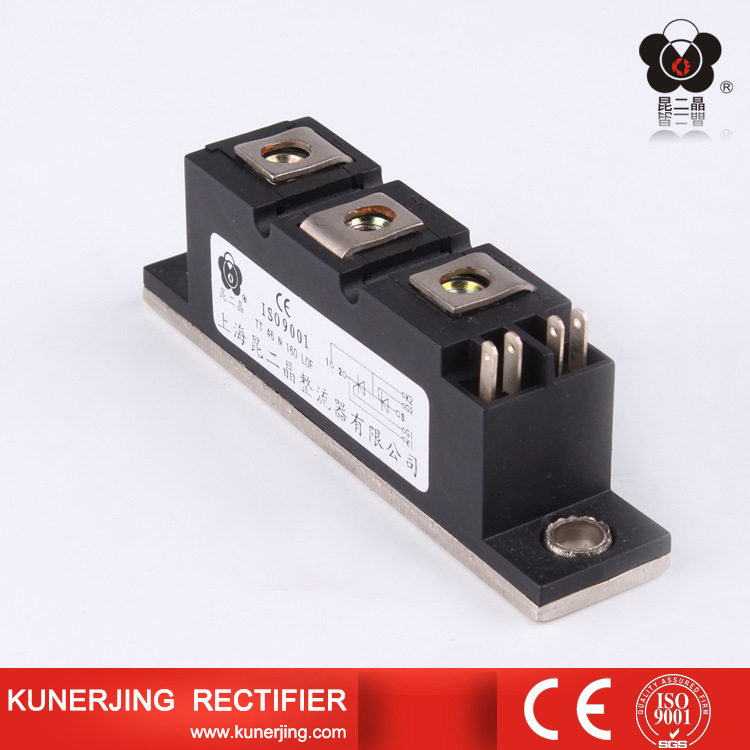

可控硅模块


        可控硅模块的优点:体积小、重量轻、结构紧凑、可靠性高、外接线简单、互换性好、便于维修和安装;结构重复性好,装置的机械设计可以简化,价格比分立器件低等诸多优点,因而在一诞生就受到了各大电力半导体厂家的热捧,并因此得到长足发展。
        可控硅模块的分类:可控硅模块从X芯片上看,可以分为可控模块和整流模块两大类,从具体的用途上区分,可以分为:普通晶闸管模块(MTC\MTX)、普通整流管模块(MDC)、普通晶闸管、整流管混合模块(MFC)、快速晶闸管、整流管及混合模块(MKC\MZC)、非绝缘型晶闸管、整流管及混合模块(也就是通常所说的电焊机专用模块MTG\MDG)、三相整流桥输出可控硅模块(MDS)、单相(三相)整流桥模块(MDQ)、单相半控桥(三相全控桥)模块(MTS)以及肖特基模块等。
        昆二晶可控硅模块真专家,为了您满意,我们真的走心了。若对我们的可控硅模块有兴趣或存在疑惑,昆二晶欢迎您咨询,咨询电话:0577-62627555
