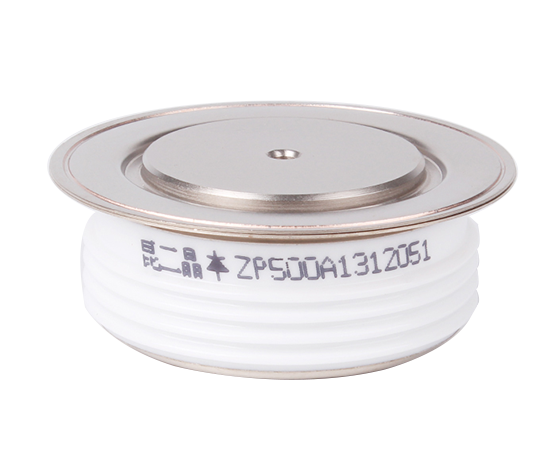

ZP系列半凸型普通整流管

ZP系列半凸型普通整流管

型号ZP系列

产品参数100-800A/600-3000V

订购热线:0577-62627555

产品优势/ PRODUCTS

ZP系列半凸型普通整流管

普通整流管在工作过程中,它的阳极a和阴极k与电源和负载连接,组成普通晶闸管的主电路,普通晶闸管的门极g和阴极k与控制普通晶闸管的装置连接,组成普通晶闸管的控制电路。

特点

● 平板型陶瓷管封装

● 双面冷却

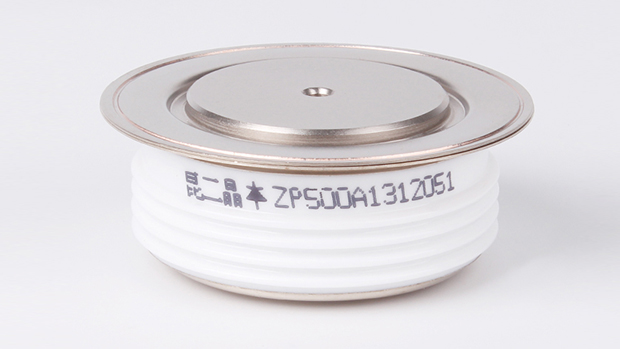

ZP系列半凸型普通整流管

参数选型/ PRODUCTS

型号
Type
VRRM lF(AV)THS55℃ lRRM VFM/IFM25℃ RTJ(j-hs) Tjm 安装力 外形
OuUine
(Fig)
V A mA V/A ℃/w KN
ZP200A 100-5000 200 16 1.8/600 0.9 150 3.3-5.5 1,2,7,11
ZP300A 100-5000 300 30 1.8/900 0.65 150 5.3-10 2,8,9,12
ZP400A 100-5000 400 40 1.8/1200 0.04 150 10/20 3,8,9,12,13,14
ZP500A 100-5000 500 40 1.8/1500 0.04 150 10/20 4,9,10,13,14
ZP600A 100-5000 600 40 1.8/1800 0.033 150 10/20 4,9,10,13,14,15
ZP800A 100-5000 800 80 2.2/2400 0.022 150 19-26 5,10,14,15
ZP1000A 100-5000 1000 80 2.0/3000 0.022 150 19-26 6,15,16
