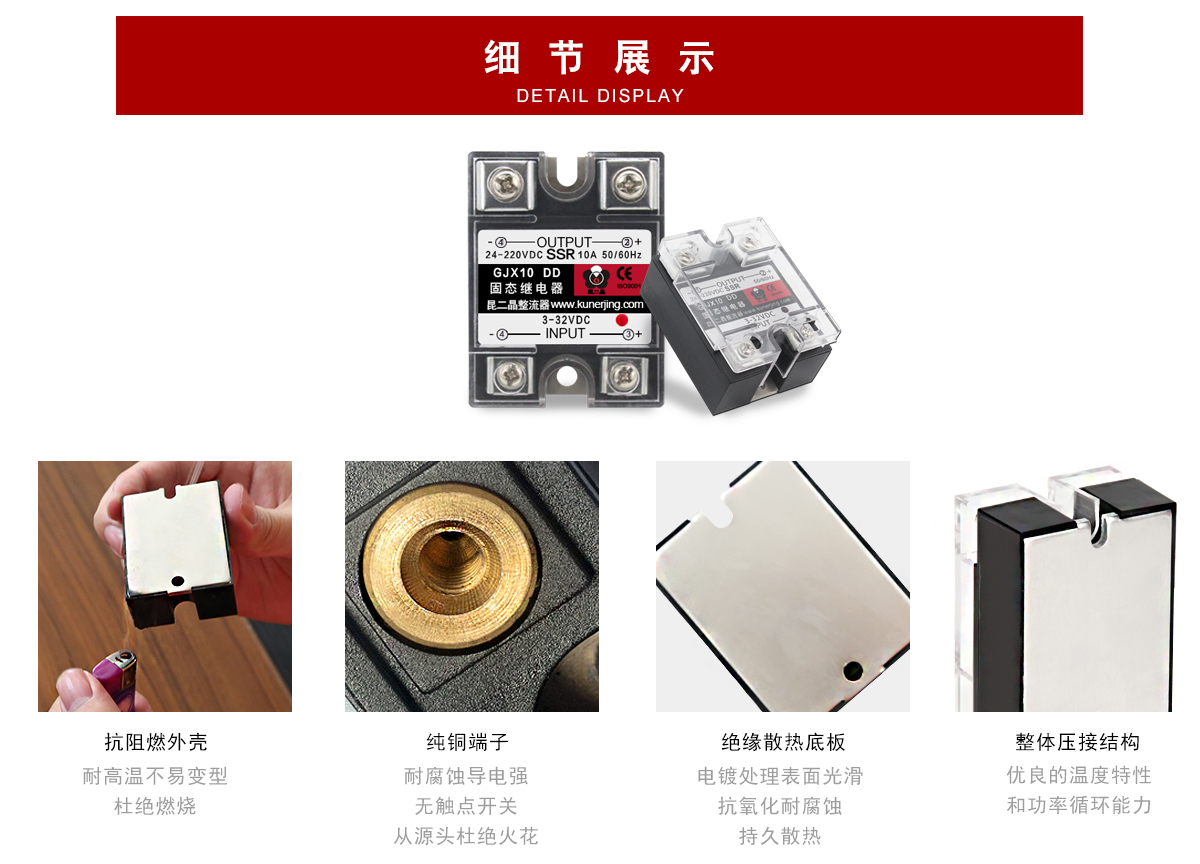

直流控直流固态继电器 直流控直流固态继电器 直流控直流固态继电器

直流控直流固态继电器

型号SSR/GJX-1□48□

电流10、15、20、25、40、60、80、100、120A

产品参数过零信号3-32VDC输入输出24-220VDC

订购热线:0577-62627555

产品优势/ Product advantage

SSR10-120A直流控直流单相固态继电器

完美替代交流接触器及中间继电器,体现了直流控制直流固态继电器的优良特性。采用双向可控硅或者单相可控硅反并联过零触发,当正弦波电压刚好过零时,在零电压处导通,零电流处关断。

特点

● 高寿命,高可靠:ssr没有机械零部件,有固体器件完成触点功能

● 灵敏度高,控制功率小,电磁兼容性好

● 快速转换:固态继电器因为采用固体其间,所以切换速度可从几毫秒至几微妙。

● 电磁干扰少:没有输入‘线圈“,没有触点燃弧和回跳,因而减少了电磁干扰。

● 控制输入LED指示灯

545

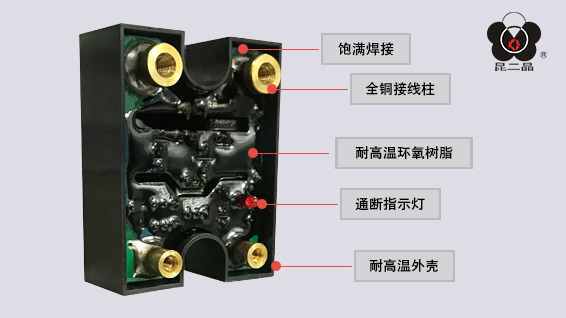

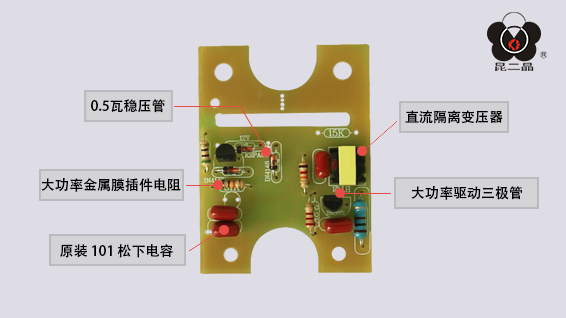

实景展示-昆二晶“精益求精”/Wiring diagram

单相固态继电器

单相

昆二晶网站详情页_03

单相固态继电器_02

参数选型/ Parameter selection

下列表格蓝色字体为产品技术规格书,欢迎下载查看,如有出入请联系15306880222按实际为准!

产品型号 负载最大电流 控制电压 负载电压 控制电流 隔离电压 绝缘电压 电子手册
SSR-10DD 10A 3-32VDC 24-220VDC 6-15mA ≥2500VAC ≥2500VAC 10-40A
SSR-15DD 15A 3-32VDC 24-220VDC 6-15mA ≥2500VAC ≥2500VAC
SSR-20DD 20A 3-32VDC 24-220VDC 6-15mA ≥2500VAC ≥2500VAC
SSR-25DD 25A 3-32VDC 24-220VDC 6-15mA ≥2500VAC ≥2500VAC
SSR-40DD 40A 3-32VDC 24-220VDC 6-15mA ≥2500VAC ≥2500VAC
SSR-60DD 60A 3-32VDC 24-220VDC 6-15mA ≥2500VAC ≥2500VAC 60-120A
SSR-80DD 80A 3-32VDC 24-220VDC 6-15mA ≥2500VAC ≥2500VAC
SSR-100DD 100A 3-32VDC 24-220VDC 6-15mA ≥2500VAC ≥2500VAC
SSR-120DD 120A 3-32VDC 24-220VDC 6-15mA ≥2500VAC ≥2500VAC

安装尺寸图/ Size diagram

单相固态继电器接线图

固态继电器

接线图/Wiring diagram

固态继电器接线图
