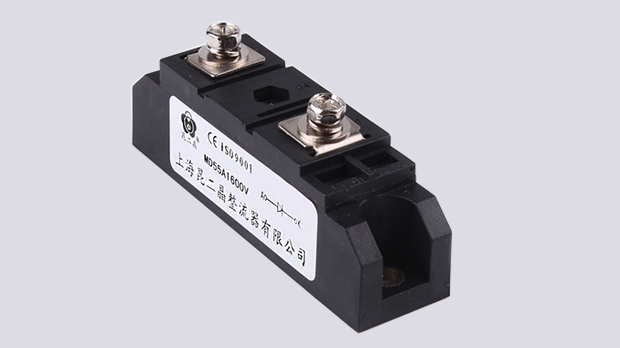

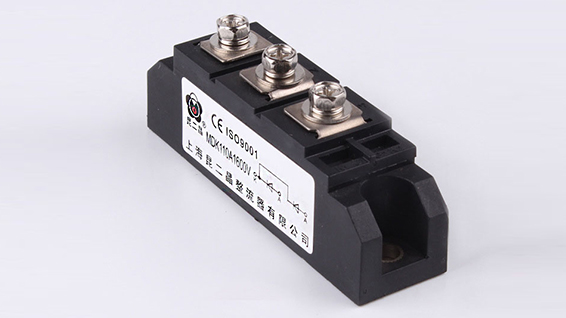

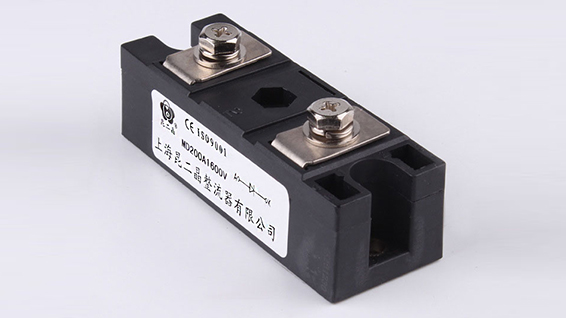

直流柜专用防反二极管MD300A 直流柜专用防反二极管MD300A 直流柜专用防反二极管MD300A 直流柜专用防反二极管MD300A

直流柜专用防反二极管MD300A

型号MDK

产品参数25A-100A/1600V-2500V

订购热线:0577-62627555

产品优势/ PRODUCTS

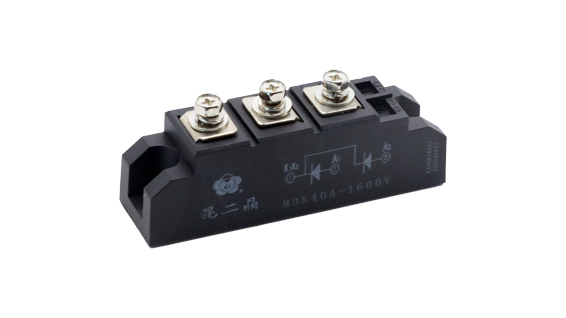

汇流箱专用MDK防反二极管

防反(防逆流)二极管是绝缘型(即模块接线柱对铜底板之间的绝缘耐压大于3.1KV有效值),因此可以把多个模板安装在同一散热器上,或装置在接地外壳上。

特点

● 芯片与底板电气绝缘,2500V-3000VAC交流电压

● 真空烧结,优良的温度特性和功率循环能力

● 体积小,重量轻

● 最高工作结温达150℃,正向压降小

防反二极管

典型电路电联结型式/ Circuit Configuations

典型电路电联结型式

规格参数/ Specifications

型号
Type
IT(AV) VRRM VTM @IFM IRRM lF(RMS) IFSM Rjc Tjm Viso 外形
Outline
?A V V A mA A Axl00 ℃/W V(AC)
MD/MDK l30A 130 1600-3000 1.1 410 12 212 3.9 0.31 0.31 2500 5
MD/MDK l60A 160 1600-3000 1.1 480 12 251 6 0.23 0.23 2500 5
MD/MDK 200A 200 1600-3500 1.1 600 12 314 8 0.21 0.21 2500 7
MD/MDK 250A 250 1600-3500 1.38 750 20 393 11 0.14 0.14 2500 7
MD/MDK 300A 300 1600-3500 1.38 900 20 471 12.5 0.130 0.130 2500 7
MD/MDK 350A 350 1600-3500 1.38 1050 30 550 15 0.11 0.11 2500 8
MD/MDK 500A 500 1600-3500 1.38 1500 40 785 21 0.90 0.90 2500 8
MD/MDK 600A 600 1600-3500 1.38 1500 40 785 12 0.13 0.13 2500 9
MD/MDK 800A 800 1600-3500 1.45 1800 40 942 15 0.11 0.11 2500 11
MD/MDK 1000A 1000 1600-3500 1.45 2400 40 1256 18 0.08 0.08 2500 12
