三相全隔离可控硅调压器模块 三相全隔离可控硅调压器模块

三相全隔离可控硅调压器模块

型号STY三相智能固态可控硅调压器模块

输入方式0-5VDC、0-10VDC、4-20MA、2-10K电位器

产品电流10A、20A\25A、40A、80A、100A、150A、200A

订购热线:0577-62627555

产品优势/ PRODUCTS

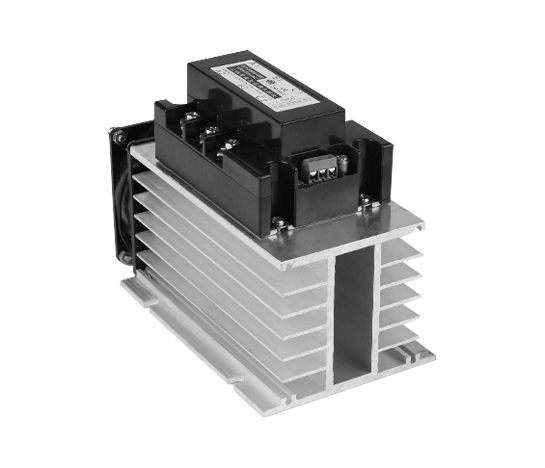

三相智能固态可控硅调压器模块(STY)

三相智能固态可控硅调压器模块(STY)用于三相加热负载,单向可控硅输出。采用两个可控硅混合动力技术,提供高效热量管理,并提高循环使用寿命。

特点

● 过零触发技术,干扰小,应用广

● 电阻负载,体积小、速度快、寿命长

● 芯片与底板绝缘≥2500VAC

● 控制输入LED显示输入工作状态

● 输出端采用单相可控硅反并联,稳压稳流

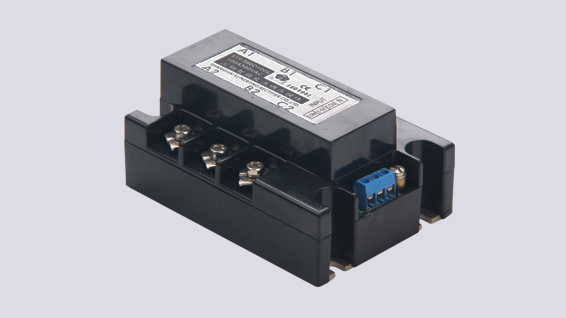

一体化交流可控硅调压器模块

产品规格参数/ PRODUCTS

产品型号 适用于三相380V负载功率 配套散热器的尺寸
高(厚)*宽*长
是否需要风冷 成套尺寸
高(厚)*宽*长
阻性负载 感性负载
STY-3P15Y 3.3KW 2KW 80*100*110 115*100*110
STY-3P35Y 7.7W 4.6KW 80*100*110 8025风机 115*100*135
STY-3P50Y 11KW 6.6KW 80*100*130 8025风机 115*100*155
STY-3P70Y 15.5KW 9.3KW 80*100*150 8025风机 115*100*175
STY-3P90Y 20KW 12KW 96*100*150 9225风机 130*100*175
STY-3P120Y 27KW 16KW 96*100*180 9225风机 130*100*205
STY-3P150Y 33KW 20KW 135*125*130 12038风机 170*125*170
STY-3P200Y 44KW 27KW 135*125*150 12038风机 170*125*190

1.选型方法:先计算满电压时的每相负载电源,再根据负载类型乘以余量系数。
列:9KW的三相380V加热炉。9KW/3/220V*阻性负载3倍系数=40,选择50A规格。
2.本产品对于量型或者三角型的负载均可以使用,当负载为量型接法时,若三相不平衡,中心点应接零线。
3.如需电压闭环负反馈,则选用相应型号后缀-F型.例:STY-3P50Y-F输入电压三相380V、50A规格的电压负反馈型。
4.阻性负载是指:白炽灯、电阻丝、烤箱、加热棒,阻性负载按3倍系数选型。
感谢负载是指:变压器、线圈、风机电机、水泵电机感谢负载按5倍系数选型。
5.不能使用的负载:家用电器(如电视机、电脑)、带开关电源的电器、不能空载。

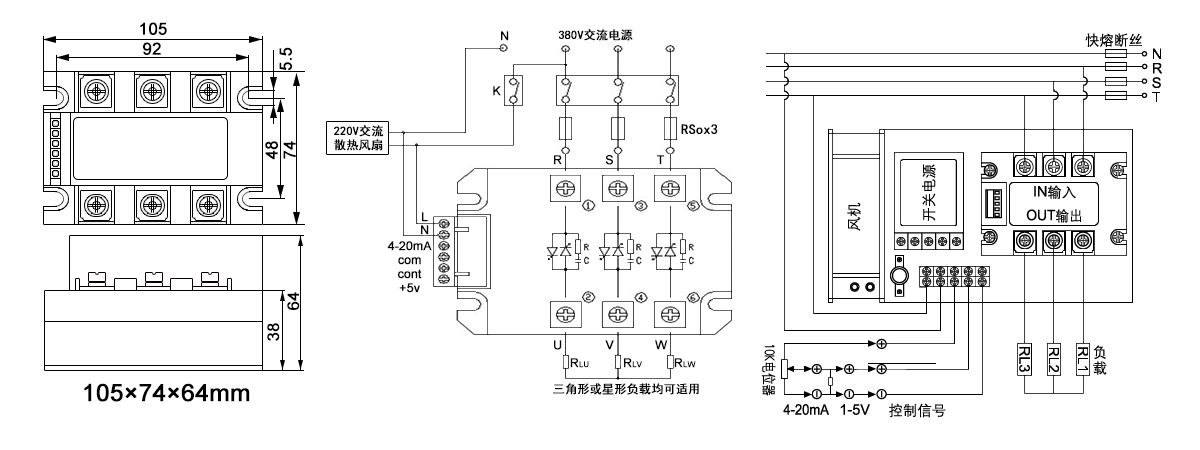

产品接线图/ PRODUCTS

三相全隔离调压模块
