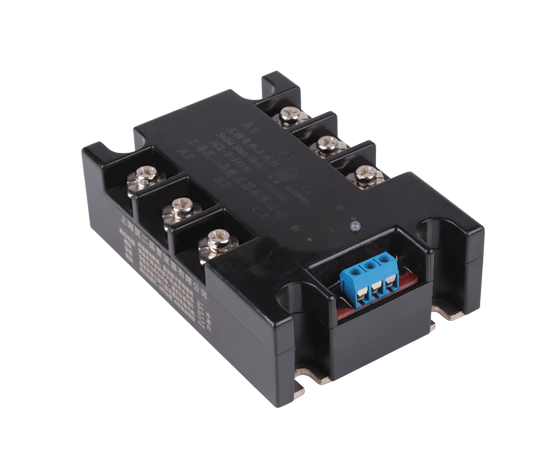

三相电机正反转模块

三相电机正反转模块

型号JGX3DA

产品参数3-32VDC/24-480VAC

订购热线:0577-62627555

产品优势/ PRODUCTS

三相电机正反转模块

DTY单相智能固态调压模块用于三相负载,单向可控硅输出。采用两个可控硅混合动力技术,实现0-380伏无级调压,提供高效热量管理,并提高循环使用寿命。

特点

● 过零触发技术,干扰小,应用广

● 电压负载,体积小、速度快、寿命长

● 芯片与底板绝缘

● 控制输入LED指示灯

● 输出端采用可控硅,稳压稳流

三相电机正反转模块

参数选型/ PRODUCTS

规格型号 负载电流 电机功率 控制信号 控制电流 介质电压 通态压降 断态漏电流 正反转切换时间 正反转时间间隔 动作指示 工作环境温度 规格书
JGX-3 DJ4810 10A 1KW/380VAC 3-32VDC 5-25mA ≥2000V ≤1.5VAC ≤3mA ≥0.05s ≥50mS 红绿指示 -40~80℃
JGX-3 DJ4825 25A 2.5KW/380VAC 3-32VDC 5-25mA ≥2000V ≤1.5VAC ≤3mA ≥0.05s ≥50mS 红绿指示 -40~80℃
JGX-3 DJ4840 40A 4KW/380VAC 3-32VDC 5-25mA ≥2000V ≤1.5VAC ≤3mA ≥0.05s ≥50mS 红绿指示 -40~80℃
JGX-3 DJ4860 60A 5.5KW/380VAC 3-32VDC 8-70mA ≥2000V ≤1.5VAC ≤3mA ≥0.05s ≥50mS 红绿指示 -40~80℃
JGX-3 DJ48100 100A 10KW/380VAC 3-32VDC 8-70mA ≥2000V ≤1.5VAC ≤3mA ≥0.05s ≥50mS 红绿指示 -40~80℃
JGX-3 DJ48120 120A 12KW/380VAC 3-32VDC 8-70mA ≥2000V ≤1.5VAC ≤3mA ≥0.05s ≥50mS 红绿指示 -40~80℃

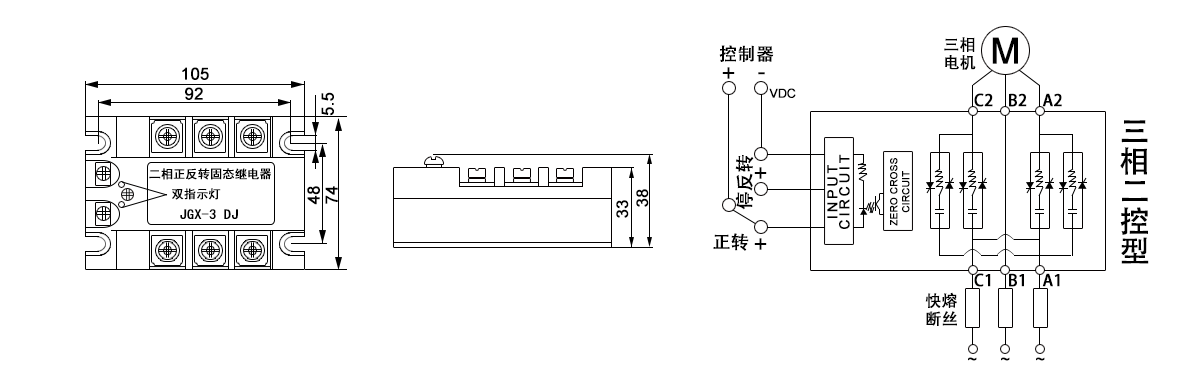

安装尺寸与接线图/ PRODUCTS

三相电机正反转模块
