您的位置:首页 >昆二晶产品中心 >功率模块 >整流桥模块

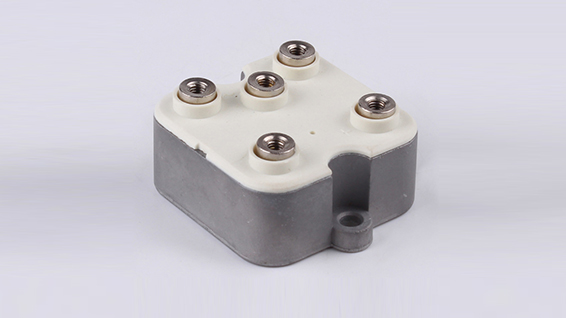

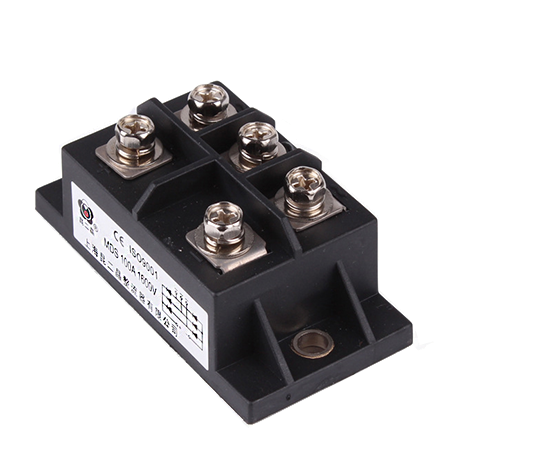

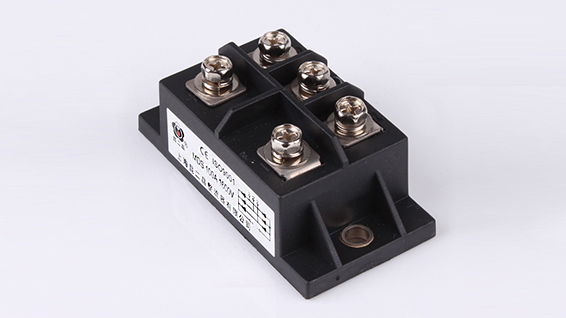

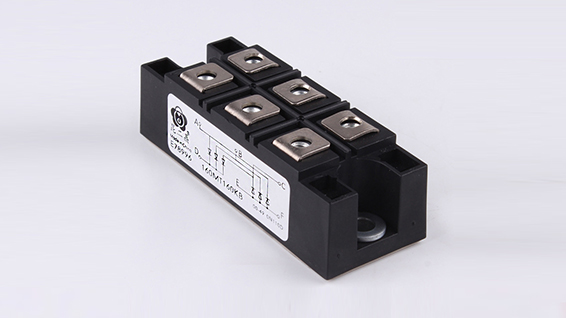

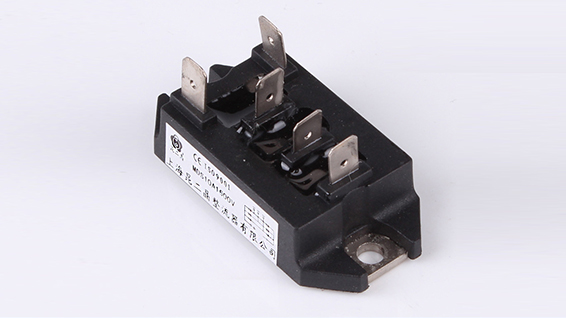

MTS系列三相整流桥 MTS系列三相整流桥 MTS系列三相整流桥 MTS系列三相整流桥

MTS系列三相整流桥

型号MDS

产品参数10-600A/600-2000V

订购热线:0577-62627555

产品优势/ PRODUCTS

MTS整流桥模块

整流模块是能够通过二极管的单向导通的特性将电平在零点上下浮动的交流电转换为单向的直流电(交流变直流)。

特点

● 芯片与底板电气绝缘,2500V交流电压

● 国际标准封装

● 焊接结构,优良的温度特性和功率循环能力

● 最高工作结温达150℃,正向压降小

三相整流桥模块

参数选型/ PRODUCTS

Id IT(AV) VDRM VRRM IDRM IRRM VTM/ITM IGT VGT IH dv/d di/dt Tjm Viso Outline
A A V mA V A mA V mA V/μS A/μS V(AC)
60 20 400-2600 8 1.45 60 100 2.5 100 800 50 125 2500 26/27
90 30 400-2600 15 1.45 90 100 2.5 100 800 100 125 2500 26/27
130 44 400-2600 25 1.45 130 150 2.5 100 800 100 125 2500 28/29
150 50 400-2600 25 1.5 150 180 2.5 100 800 100 125 2500 28/29
200 67 400-2600 30 1.5 200 180 2.5 100 800 100 125 2500 29
300 100 400-2600 40 1.5 300 180 2.5 100 800 100 125 2500 31
450 150 400-2600 40 1.5 450 200 3 100 800 100 125 2500 32
