整流二极管模块是能够通过二极管的单向导通的特性将电平在零点上下浮动的交流电转换为单向的直流电(交流变直流)。
特点● 芯片与底板电气绝缘,2500V交流电压
● 国际标准封装
● 焊接结构,优良的温度特性和功率循环能力
● 最高工作结温达150℃,正向压降小
型号 Type |
IT(AV) | VRRM | VTM @IFM | IRRM | lF(RMS) | IFSM | Rjc | Tjm | Viso |
外形 Outline |
|
A | V | V | A | mA | A | Axl00 | ℃/W | ℃ | V(AC) | ||

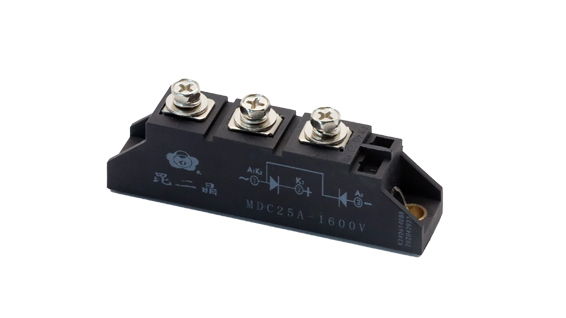

MDx25A | 25 | 500-2500 | 1.65 | 80 | 8 | 41 | 0.65 | 1.3 | 1.3 | 2500 | 2/4 |

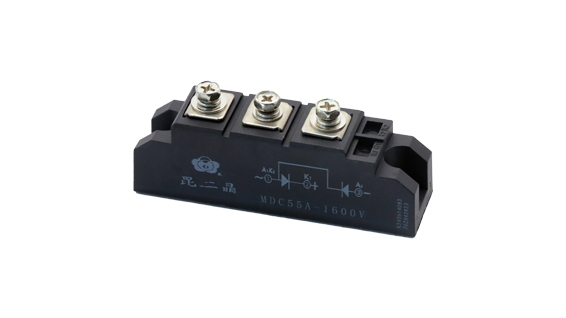

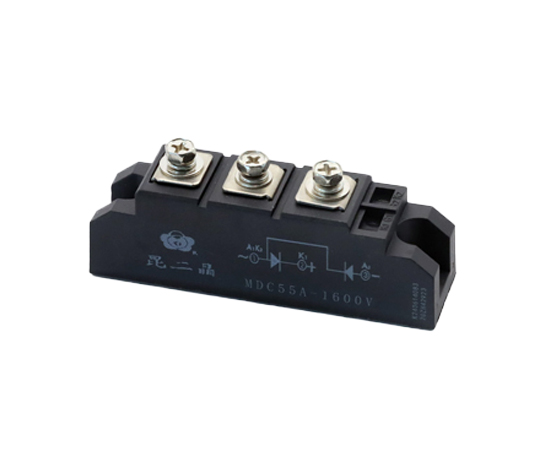

MDx55A | 55 | 500-2500 | 1.45 | 170 | 8 | 86 | 1.3 | 0.7 | 0.7 | 2500 | 2/4 |
MDx90A | 90 | 500-2500 | 1.33 | 270 | 8 | 141 | 2.3 | 0.47 | 0.47 | 2500 | 2/4 |
MDx110A | 110 | 500-2500 | 1.45 | 330 | 8 | 173 | 2.6 | 0.35 | 0.35 | 2500 | 2/4 |

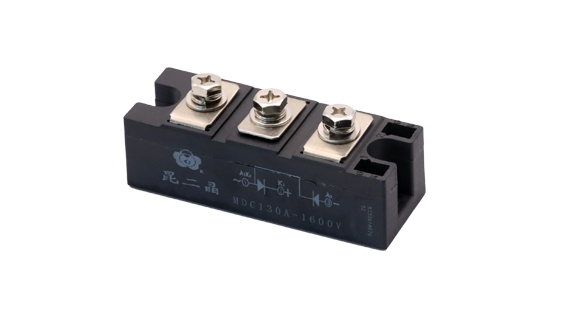

MDx130A | 130 | 500-2500 | 1.38 | 410 | 12 | 212 | 3.9 | 0.31 | 0.31 | 2500 | 5/6 |
MDx160A | 160 | 500-2500 | 1.56 | 480 | 12 | 251 | 6 | 0.23 | 0.23 | 2500 | 5/6 |
MDx200A | 200 | 500-2500 | 1.38 | 600 | 12 | 314 | 8 | 0.21 | 0.21 | 2500 | 5/9 |
MDx250A | 250 | 500-2500 | 1.43 | 750 | 20 | 393 | 11 | 0.14 | 0.14 | 2500 | 7/9 |
MDx300A | 300 | 500-2500 | 1.35 | 900 | 20 | 471 | 12.5 | 0.1?30 | 0.1?30 | 2500 | 7/9 |
MDx350A | 350 | 500-2500 | 1.5 | 1050 | 30 | 550 | 15 | 0.11 | 0.11 | 2500 | 8/9 |
MDx500A | 500 | 500-2500 | 1.35 | 1500 | 40 | 785 | 21 | 0?.90 | 0?.90 | 2500 | 10 |
MDx600A | 600 | 500-2500 | 1.65 | 1500 | 40 | 785 | 12 | 0.13 | 0.13 | 2500 | 10 |
MDx800A | 800 | 500-2500 | 1.65 | 1800 | 40 | 942 | 15 | 0.11 | 0.11 | 2500 | 11 |
MDx1000A | 1000 | 500-2500 | 1.7 | 2400 | 40 | 1256 | 18 | 0.08 | 0.08 | 2500 | 12 |
