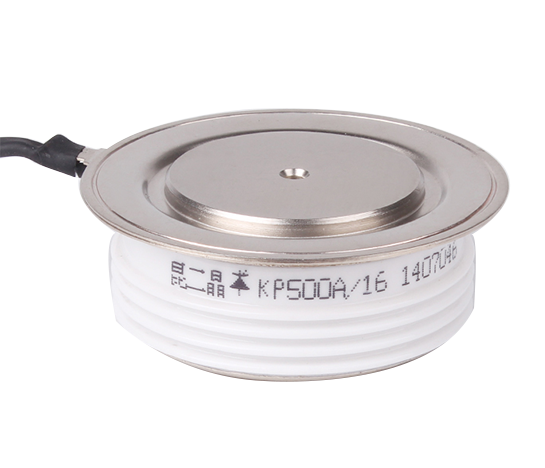

KP系列半凸型普通晶闸管

KP系列半凸型普通晶闸管

型号KP系列

产品参数100-800A/600-3000V

订购热线:0577-62627555

产品优势/ PRODUCTS

KP系列半凸型普通晶闸管

普通晶闸管在工作过程中,它的阳极a和阴极k与电源和负载连接,组成普通晶闸管的主电路,普通晶闸管的门极g和阴极k与控制普通晶闸管的装置连接,组成普通晶闸管的控制电路。

特点

● 全扩散工艺

● 平板型陶瓷管封装

● 中心方法门极结构

● 双面冷却

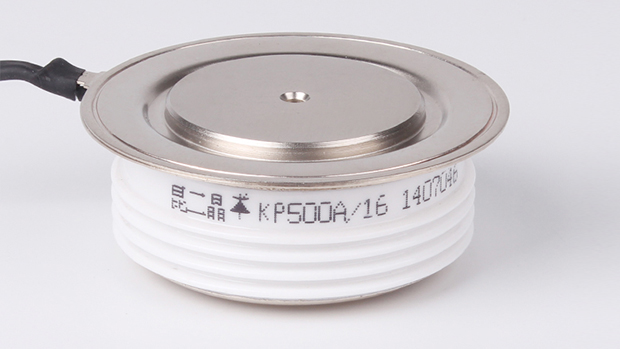

KP系列半凸型普通晶闸管

参数选型/ PRODUCTS

?型号
Type
VDRM?VRRM IT(av)
THS?55℃
ITSM
10ms
dv/dt di/dt IDRM?IRRM IGT VGT IH VTM/ITM RTH(j-hs) Tjm 安装力 外形
OuUine?
25℃
V A KA V/μS A/μS mA mA V mA V/A ℃/w KN (Fig)
KP200A 100-5000 200 2.5 300 100 30 24-250 0.8-2.0 20-150 2.4-600 0.065 125 5.3-10 2,7,8
KP300A 100-5000 300 3.8 300 100 30 35-250 0.8-2.5 20-200 2.2/900 0.055 125 5.3-10 3,7,8,9,12,13
KP400A 100-5000 400 5 300 100 40 35-250 0.8-2.5 20-200 2.4/1200 0.04 125 10/20 4,9,13,14
KP500A 100-5000 500 6.4 300 100 50 35-250 0.8-2.5 20-250 2.4/1500 0.035 125 15-20 4,9,13,14
KP600A 100-5000 600 6.4 300 100 40 35-300 0.8-2.5 20-250 1.8/1/00 0.035 125 10/20 5,9,10,14,15
KP800A 100-5000 800 10 300 100 50 40-300 0.8-3.0 20-250 2.2/2400 0.032 125 15-20 5,10,14,15
