户外型防反二极管

户外型防反二极管

型号MD/MDK

产品参数55A/600V-2000V

订购热线：0577-62627555
在线咨询联系我们

产品优势/ PRODUCTS

MD/MDK防反（防逆流）二极管

防反（防逆流）二极管是绝缘型（即模块接线柱对铜底板之间的绝缘耐压大于3.1KV有效值），因此可以把多个模板安装在同一散热器上，或装置在接地外壳上。

特点

● 芯片与底板电气绝缘，2500V交流电压

● 全压接结构，优良的温度特性和功率循环能力

● 体积小，重量轻

● 最高工作结温达150℃，正向压降小

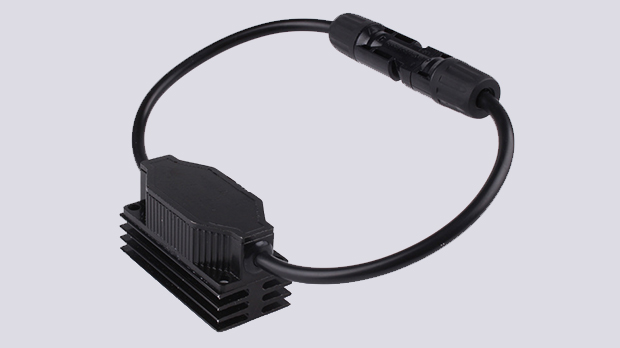

户外型防反二极管MD/MDK

规格参数/ Specifications

型号
Type 		IT(AV) VRRM VTM @IFM IRRM lF(RMS) IFSM Rjc Tjm Viso 外形
Outline
A V V A mA A Axl00 ℃／W ℃ V(AC)
MD/MDK25A 25 1600-2500 0.9 80 8 41 0.65 1.3 1.3 2500 4
MD/MDK55A 55 1600-3000 0.9 170 8 86 1.3 0.7 0.7 2500 4
MD/MDK90A 90 1600-3000 0.9 270 8 141 2.3 0.47 0.47 2500 4
MD/MDKllOA 110 1600-3000 0.9 330 8 173 2.6 0.35 0.35 2500 4

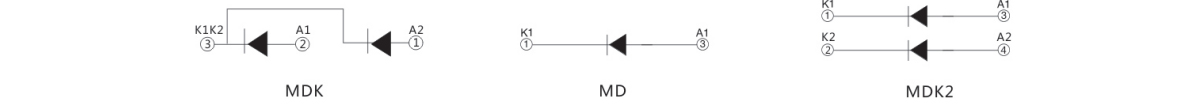

典型电路电联结型式/ Circuit Configuations

典型电路电联结型式

主要技术参数/ Main technail specifications

符号 Symbol 参数?Parameters 测试条件Test conditions 结温 参数值Parametervalues 单位Company
Tj(℃) 最小Lea 典型Typ 最大Max
IF(AV) 正向平均电流 180°正弦半波，50Hz，单面散热，TC=100℃ 150 55 A
IF(MS) 方均根电流 150 86 A
VM 反向重复峰值电压 VMtp=10ms，V?SM=VM200V 150 600 1800 V
IM 反向重复峰值电流 VM=VM 150 8 MA
IFSM 正向不重复浪涌电流 10ms?底宽，正弦半波，V=0.6Vm



IFM=170A
150


25

 1.3 A
I2t 浪涌电流平方时间积 8.6 A2S103
VF 门槛电压 0.8 V
RF 斜率电阻 3.47 MΩ
VFM 正向峰值电压 1.45 v
th(jc) 热阻抗（结至散热器） 180°正弦半波，单面散热 0.7 ℃/w
th(ch) 热阻抗（结至散热器） 180°正弦半波，单面散热 0.2 ℃/w
Viso 绝缘电压 50Hz,.M.S,T=1MIN,Iiso1MA(MAX) 2500 2500 v
Vm
Tstg
 安装扭矩（M5） 4 m
安装扭矩（M6） 6 m
贮存温度 40 125 ℃
Wt 质量 外形为101F 115 g
Size 包装盒尺寸 210X113X42(10只装) mm
