您的位置:首页 >昆二晶产品中心 >功率模块 >整流桥堆

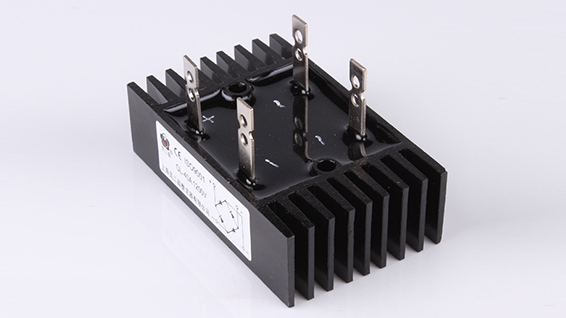

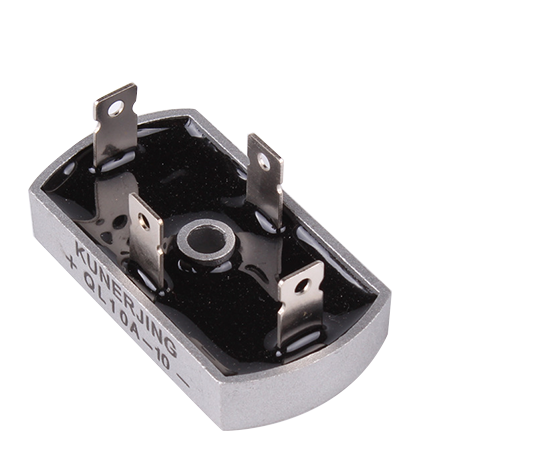

QL单相整流桥堆 QL单相整流桥堆 QL单相整流桥堆

QL单相整流桥堆

型号QL

产品参数10-200A/600-1600V

订购热线:0577-62627555

产品优势/ PRODUCTS

QL整流桥堆

整流桥堆是能够通过二极管的单向导通的特性将电平在零点上下浮动的交流电转换为单向的直流电(交流变直流)。

特点

● 芯片与底板电气绝缘,2500V交流电压

● 国际标准封装

● 焊接结构,优良的温度特性和功率循环能力

● 最高工作结温达80℃,正向压降小

单相整流桥堆

参数选型/ PRODUCTS

型号Type 正向峰值电压VFM 反向重量峰值电压VRRM 反向重量峰值电流IRRM 绝缘电压VISOL 工作结温Tyj 重量Weight 外型Outine
(V) (V) (MA) (V) (℃) (g) NO
KBPC5A-35A ≤1.30 100-1600V 5 2500V (-40℃)~150℃ 29
QL15A-40A ≤1.30 100-1600V 5 2500V (-40℃)~150℃ 35
QL25A-50A ≤1.30 100-1600V 5 2500V (-40℃)~150℃ 47
QL3 20A-100A ≤1.40 100-1600V 7 2500V (-40℃)~150℃ 315
QL4 150A-300A ≤1.50 100-1600V 10 2500V (-40℃)~150℃ 1200
ZPQ10A-40A ≤1.30 100-1600V 5 2500V (-40℃)~150℃ 220
6ZQ10A-40A ≤1.30 100-1600V 5 2500V (-40℃)~150℃ 395

典型电路电联结型式/ CIRCUIT CONFIGUATIONS

典型电路电联结型式
