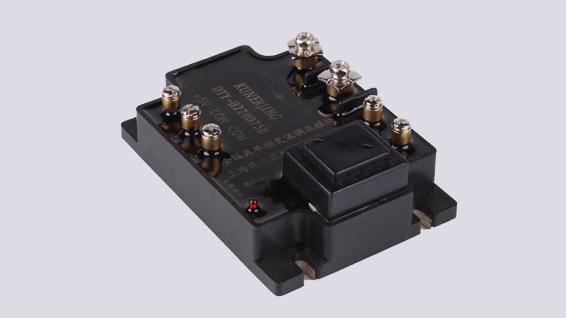

单相全隔离可控硅调压器模块

单相全隔离可控硅调压器模块

型号DTY单相智能固态可控硅调压器模块

输入方式0-5VDC、0-10VDC、4-20MA、2-10K电位器

产品电流10A、25A、40A、80A、100A、150A、200A、400A

订购热线:0577-62627555

产品优势/ PRODUCTS

DTY单相智能固态可控硅调压器模块

DTY单相智能固态调压模块用于三相负载,单向可控硅输出。采用两个可控硅混合动力技术,实现0-380伏无级调压,提供高效热量管理,并提高循环使用寿命。

特点

● 过零触发技术,干扰小,应用广

● 电压负载,体积小、速度快、寿命长

● 芯片与底板绝缘

● 控制输入LED指示灯

● 输出端采用可控硅,稳压稳流

单相全隔离固态调压模块

参数选型/ PRODUCTS

产品型号 适用220V功率负载 适用380V功率负载 配套散热器尺寸 是否需要风冷
阻性负载 感性负载 阻性负载 感性负载
DTY-38P10E 1.1KW 0.7KW 2KW 1.1KW 无需散热器
DTY-38P25E 3KW 1.7KW 5KW 3KW 100*80*110
DTY-38P40E 3.7KW 2.2KW 6.5KW 3.8KW 100*80*110
DTY-38P60E 5.2KW 3KW 9KW 5.3KW 100*80*110
DTY-38P80E 6.6KW 4KW 11.5KW 6.8KW 100*80*110
DTY-38P100E 8.8KW 5.3KW 15KW 9.2KW 100*80*150 8025风机
DTY-38P120E 11KW 6.6KW 19KW 11.4KW 100*80*150 8025风机
DTY-38P150E 15KW 8.8KW 25KW 15.2KW 100*96*150 8025风机
DTY-38P200E 22KW 13.2KW 38KW 22.8KW 125*135*110 12035风机
DTY-38P400E 40KW 20KW 80KW 35KW 125*135*110 12035风机

以上数据以常见的220V或380V负载为例。若为其它电压,需另行计算选型。

1、选型方法:先计算满电压时的负载电流,再根据负载类型乘以余量系数。阻性负载系数3倍;感性负载系数为5倍。

例:380V 9KW的阻性负载。 9KW/380V*3=71  选择90A规格

2、阻性负载是指:白炽灯、电阻丝、烤箱、加热棒

感性负载是指:变压器、线圈、风机电机、水泵电机

3、不能使用的负载:家用电器(如电视机、电脑)、带开关电源的电器、不能空载

安装尺寸与接线图/ PRODUCTS

单相全隔离调压模块
