您的位置:首页 >昆二晶产品中心 >固态继电器 >工业级固态继电器
工业级直流控交流固态继电器 工业级直流控交流固态继电器 工业级直流控交流固态继电器 工业级直流控交流固态继电器 工业级直流控交流固态继电器 工业级直流控交流固态继电器

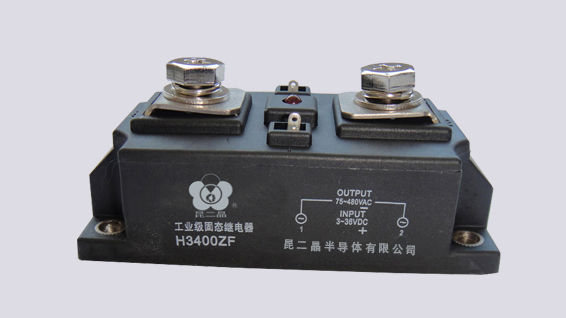

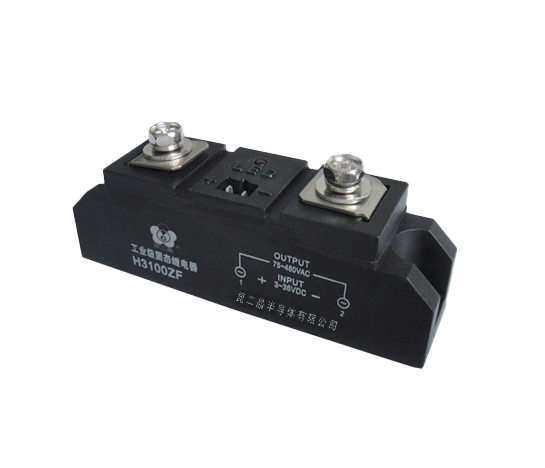

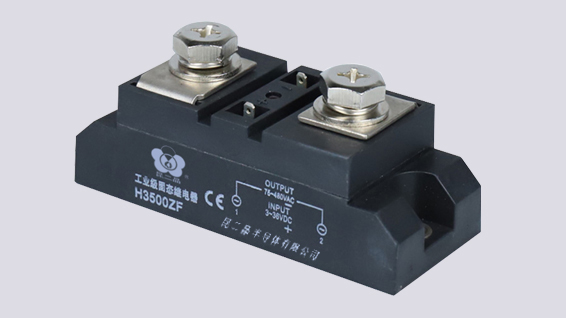

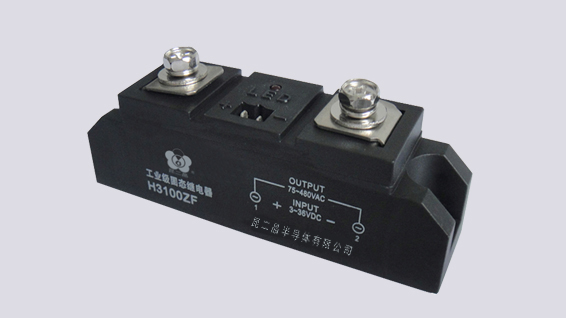

工业级直流控交流固态继电器

型号H3-□

电流60、80、100、120、150、200、300、400、500、800、1000A

产品参数过零控制信号3-32VDC输入、随机控制信号4-12VDC输入、输出24-480VAC

订购热线:0577-62627555

产品优势/ PRODUCTS

H3工业级固态继电器

H3是允许10-150Amps的电力线继电器,额定电压280-480VAC,H3系列采用两个可控硅混合动力技术,提供高效热量管理,并提高循环使用寿命。

特点

● 高效率高电流,高性能,低损耗电路设计

● 逻辑兼容电流可控输入,4000Vrms光隔离

● “零压”型及调相“随机开关”型:高压(1200Vpk)型可用于480Vrms

● 控制输入LED指示器,控制电压范围:4-16Vdc或3-32Vdc

● 工业标准“单向可控硅模块”封装

固态继电器

参数选型/ PRODUCTS

产品型号 控制电压 负载最大电流 负载电压 隔离电压 绝缘电压 控制电流 解决方案 电子手册
过零型 随机型
H3-60ZF/P 3-32VDC 4-12VDC 60A 24-480VAC ≥2500VAC ≥2500VAC 6-15mA 60-120A
H3-80ZF/P 3-32VDC 4-12VDC 80A 24-480VAC ≥2500VAC ≥2500VAC 6-15mA
H3-100ZF/P 3-32VDC 4-12VDC 100A 24-480VAC ≥2500VAC ≥2500VAC 6-15mA
H3-120ZF/P 3-32VDC 4-12VDC 120A 24-480VAC ≥2500VAC ≥2500VAC 6-15mA
H3-150ZF/P 3-32VDC 4-12VDC 150A 24-480VAC ≥2500VAC ≥2500VAC 6-15mA 150-300A
H3-200ZF/P 3-32VDC 4-12VDC 200A 24-480VAC ≥2500VAC ≥2500VAC 6-15mA
H3-300ZF/P 3-32VDC 4-12VDC 300A 24-480VAC ≥2500VAC ≥2500VAC 6-15mA
H3-400ZF/P 3-32VDC 4-12VDC 400A 24-480VAC ≥2500VAC ≥2500VAC 6-15mA 400-500A
H3-500ZF/P 3-32VDC 4-12VDC 500A 24-480VAC ≥2500VAC ≥2500VAC 6-15mA
H3-600ZF/P 3-32VDC 4-12VDC 600A 24-480VAC ≥2500VAC ≥2500VAC 6-15mA 600A
H3-800ZF/P 3-32VDC 4-12VDC 800A 24-480VAC ≥2500VAC ≥2500VAC 6-15mA 800A
H3-1000ZF/P 3-32VDC 4-12VDC 1000A 24-480VAC ≥2500VAC ≥2500VAC 6-15mA 1000A

安装尺寸与接线图/ PRODUCTS
