FL-2 A型5-1500A75MV直流分流器
型号FL-19 产品参数50-750A/ 75MV
订购热线：0577-62627555
在线咨询联系我们
产品优势/ PRODUCTS

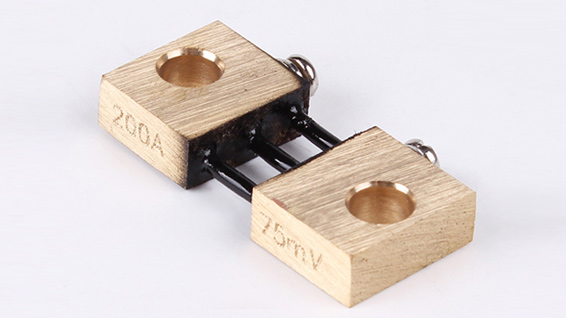

通讯电源用直流分流器FL-2
昆二晶外附式直流分流器FL-2通过电阻时在电阻两端产生电压的原理制成。
特点是一个阻值很小的电阻，当有直流电流通过时，产生压降，供直流电流表显示。
技术参数/ PRODUCTS
通讯电源用直流分流器FL-2
准确度等级：2～4000A；0.5级：5000～30000A；1级
环境条件：-40～+60℃，相对温度≤95%(35℃)
超载性能：额定电流120%，2小时
电压降：50mV60mV70mV100mV
负载下发热：温升变化趋于稳定后，额定电流50A以下不超过80℃；额定电流50A以上不超过120℃
尺寸规格/ size
| FL-2型直流分流器 | ||||||||||||||||||||
|
25mv | 50mv | 60mv | 75mv | 100mv | |||||||||||||||
| A | B | C | D | A | B | C | D | A | B | C | D | A | B | C | D | A | B | C | D | |
| 10-50A | 120 | 100 | 22 | |||||||||||||||||
| 75-100A | 105 | 75 | 25 | 23 | 112 | 80 | 35 | 23 | 117 | 85 | 40 | 23 | 109 | 85 | 23 | 129 | 105 | 23 | ||
| 150-200A | 22 | 22 | 22 | 117 | 85 | 40 | 22 | 137 | 105 | 60 | 22 | |||||||||
| 250-300A | 26 | 26 | 26 | 127 | 100 | 49 | 26 | 147 | 120 | 69 | 26 | |||||||||
| 400A | 36 | 36 | 36 | 36 | 36 | |||||||||||||||
| 500A | 46 | 46 | 46 | 46 | 46 | |||||||||||||||
| 600A | 55 | 55 | 55 | 55 | 55 | |||||||||||||||
| 750A | 76 | 76 | 76 | 76 | 76 | |||||||||||||||
| 1000A | 96 | 96 | 96 | 96 | 96 | |||||||||||||||
产品尺寸图/ PRODUCTS
FL-2A级10-50A安装尺寸:
FL-2A级75-100A安装尺寸:
FL-2A级150-200A安装尺寸:
FL-2A级300A安装尺寸:
FL-2A级500A安装尺寸:
FL-2A级600A安装尺寸:
FL-2A级750A安装尺寸:
FL-2A级1000A安装尺寸:
FL-2A级1500A安装尺寸:
FL-2A级3000A安装尺寸:
FL-2A级5000A安装尺寸:
FL-2A级6000A安装尺寸:
FL-2A级10000A安装尺寸:
FL-2A级15000A安装尺寸:
