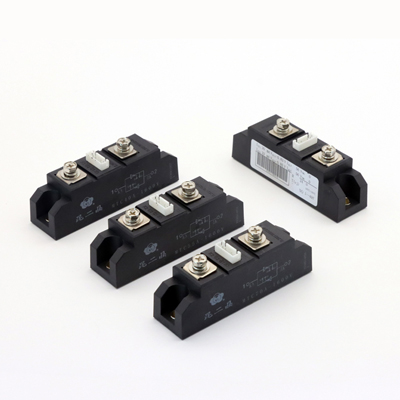

阳极（Anode，A）：阳极是可控硅模块中电流流入的一端。在实际应用中，阳极通常连接电源的正极或高电位端。当可控硅导通时，电流从阳极经过芯片内部流向阴极。阳极的设计需要考虑能够承受较大的电流，通常采用较大面积的金属电极，以确保良好的导电性和散热性能。

        阴极（Cathode，K）：阴极是电流流出的一端，连接电源的负极或低电位端。在导通状态下，电流从阳极经芯片内部流向阴极，形成完整的电流回路。阴极的结构和材料选择同样要满足低电阻、高载流能力的要求，以减少导通损耗。

  控制极（Gate，G）：控制极是可控硅模块实现导通控制的关键电极。通过在控制极上施加一个小的触发信号（通常为电流信号），可以改变可控硅内部的电场分布，使 J2 结击穿，从而触发可控硅导通。控制极的设计需要保证触发信号能够快速、有效地传递到芯片内部，同时要具备良好的抗干扰能力，防止误触发。

历经二十二载岁月沉淀，浙江昆二晶半导体有限公司在可控硅模块领域早已载誉满满。从原材料的精挑细选，到生产过程的严格把控，再到成品的多轮检测，每一道工序都凝聚着我们的匠心。凭借卓越品质，赢得了众多客户的信赖。若您有采购需求，欢迎拨打咨询热线 0577 - 62627555，我们定不负所托。
