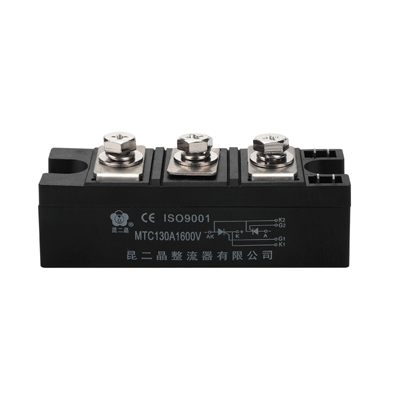

我们都知道昆二晶可控硅模块有三个电极：阳极(A)、阴极(K)和控制极(G)。那到底怎么样判断它的哪一极，我们一起来了解：

从等效电路上看，阳极(A)与控制极(G)之间是两个反极性串联的PN结，控制极(G)与阴极(K)之间是一个PN结。根据PN结的单向导电特性，将指针式万用表选择适当的电阻档，测试极间正反向电阻(相同两极，将表笔交换测出的两个电阻值)，对于正常的可控硅模块，G、K之间的正反向电阻相差很大；G、K分别与A之间的正反向电阻相差很小，其阻值都很大。这种测试结果是唯一的，根据这种唯一性就可判定出可控硅模块的极性。用万用表R×1K档测量可控硅模块极间的正反向电阻，选出正反向电阻相差很大的两个极，其中在所测阻值较小的那次测量中，黑表笔所接为控制极(G)，红表笔所接的为阴极(K)，剩下的一极就为阳极(A)。通过判定可控硅模块的极性同时也可定性判定出可控硅模块的好坏。如果在测试中任何两极间的正反向电阻都是三个电极。单向可控硅模块有阴极（K）、阳极（A）、控制极（G）。双向可控硅模块等效于两只单项可控硅模块反向并联而成。即其中一只单向硅阳极与另一只阴极相边连，其引出端称T2极，其中一只单向硅阴极与另一只阳极相连，其引出端称T2极，剩下则为控制极（G）。
