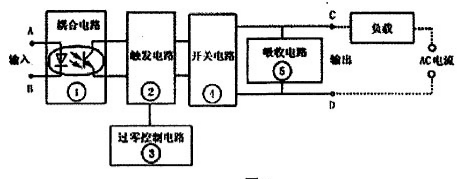

交流型的 SSR原理框图如图所示，A和B是SSR的两个输入端，C和D是两个输出端，工作时只要在A, B上加上一定的控制信号，就可以控制C, D两端之间的“通”和“断”，实现“开关”的功能，其中祸合电路的功能是既为A, B端输入的控制信号提供一个输入/输出端之间的通道，又在电气上使SSR的输入端和输出端之间实现隔离，以防止输出端对输入端的影响。

这里的祸合电路采用的是“光祸合器”，它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高;由于输入端的负载是发光二极管，这使SSR的输入端很容易做到与输入信号电平相匹配，在使用可直接与计算机输出接口相接，即受1与0的逻辑电平控制。触发电路的功能是产生合乎要求的触发信号，驱动开关电路工作，但由于开关电路在不加特殊控制电路时，将产生射频干扰并以高次谐波或尖峰等污染电网，为此特设“过零控制”电路。所谓过零是指，当加入控制信号，交流电压过零时，SSR即为通态;而当断开控制信号后，SSR要等待交流电的正半周与负半周的交界点(零电位)时，SSR才为断态.这种设计能防止高次谐波的干扰和对电网的污染。吸收电路是为防止从电源中传来的尖峰、浪涌(电,E)对开关器件双向可控硅管的冲击和干扰(甚至误动作)而设计的，一般是用R{ 串联吸收电路或非线性电阻(压敏电阻器)。
