可控硅模块你了解多少?

来源:昆二晶发布日期:2018-04-27关注:-
      可控硅模块的特点有很多,它是由pnpn四层半导体构成的元件,有三个电极,阳极a,阴极k和控制极g所构成的,可控硅模块的应用、选择和安装你了解多少,下面为你可控硅模块厂家昆二晶为您详细介绍。
      1、可控硅模块的应用领域模块应用详细说明介绍:
      可控硅模块应用于控温、调光、励磁、电镀、电解、充放电、电焊机、等离子拉弧、逆变电源等需对电力能量大小进行调整和变换的场合,如工业、通讯、军工等各类电气控制、电源等,根据还可通过可控硅模块的控制端口与多功能控制板连接,实现稳流、稳压、软启动等功能,并可实现过流、过压、过温、缺相等保护功能。
      2、可控硅模块的控制方式:
      通过输入可控硅模块控制接口一个可调的电压或者电流信号,通过调整该信号的大小即可对可控硅模块的输出电压大小进行平滑调节,实现可控硅模块输出电压从0V至任一点或全部导通的过程。电压或电流信号可取自各种控制仪表、计算机D/A输出,电位器直接从直流电源分压等各种方法;控制信号采用0~5V,0~10V,4~20mA三种比较常用的控制形式。

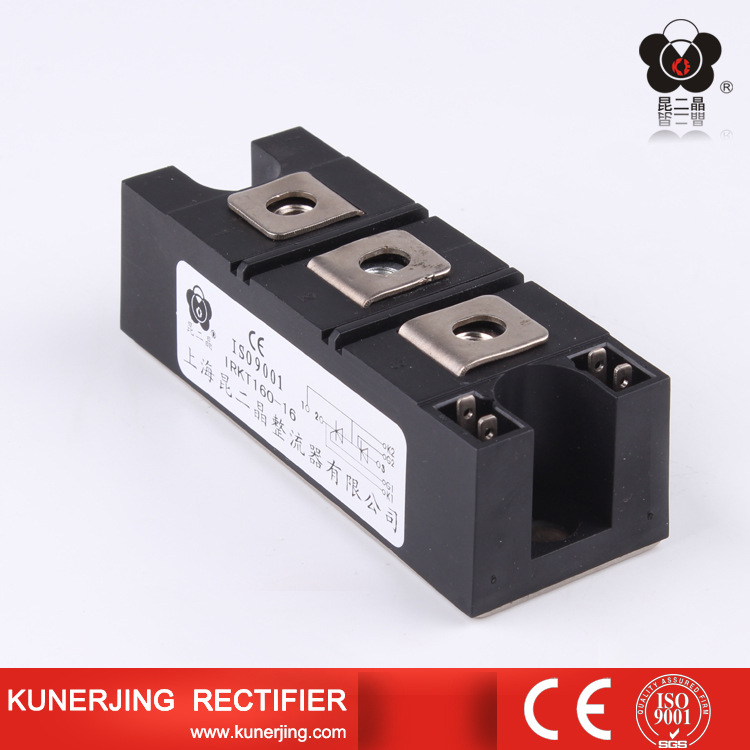

可控硅模块


      3、满足可控硅模块工作的必要条件:
    (1)+12V直流电源:可控硅模块内部控制电路的工作电源。
     ①可控硅模块输出电压要求:+12V电源:12±0.5V ,纹波电压小于20mv 。
     ②可控硅模块输出电流要求:标称电流小于500安培产品:I+12V>0.5A,标称电流大于500安培产品:I+12V> 1A。
    (2)可控硅模块控制信号:0~10V或4~20mA控制信号,用于对输出电压大小进行调整的控制信号,正极接CON10V或CON20mA,负极接GND1。
    (3)可控硅模块供电电源和负载:供电电源一般为电网电源,电压460V以下的或者供电变压器,接可控硅模块的输入端子;负载为用电器,接可控硅模块的输出端子。
     昆二晶可控硅模块真专家,为了您满意,我们真的走心了。若对我们的可控硅模块有兴趣或存在疑惑,昆二晶欢迎您咨询,咨询电话:0577-62627555
