昆二晶小百科:在汇流箱中必须安装防反二极管吗?

来源:昆二晶发布日期:2018-08-27关注:-
       对于地面大规模电站,为了增加支架的利用率,一般设计 2 排防反二极管组件安装于支架上: 一种串联方案是上一排防反二极管组件首尾相连组成一串,下一排防反二极管组件首尾相连组成一串; 另一种串联方案是上、下排防反二极管组件首尾相连组成一串。
       为了减少电站占用土地,设计时主要考虑 09: 00 ~ 15: 00 为组件前、后排无遮挡工作窗口。在此时间段以外不可避免地会产生前、后排遮挡的现象。
       此外,屋顶电站还要受到屋顶及邻近较高建筑物的遮挡影响。当不同组件发生遮挡情况时,组件的开路电压、输出功率等均会受到明显的影响。如果没有防反二极管,通过汇流箱的汇流排、其他汇流箱通过直流柜汇流排会倒灌到电压较低的组件,严重的情况会发生组件间环流,产生热斑损坏组件。

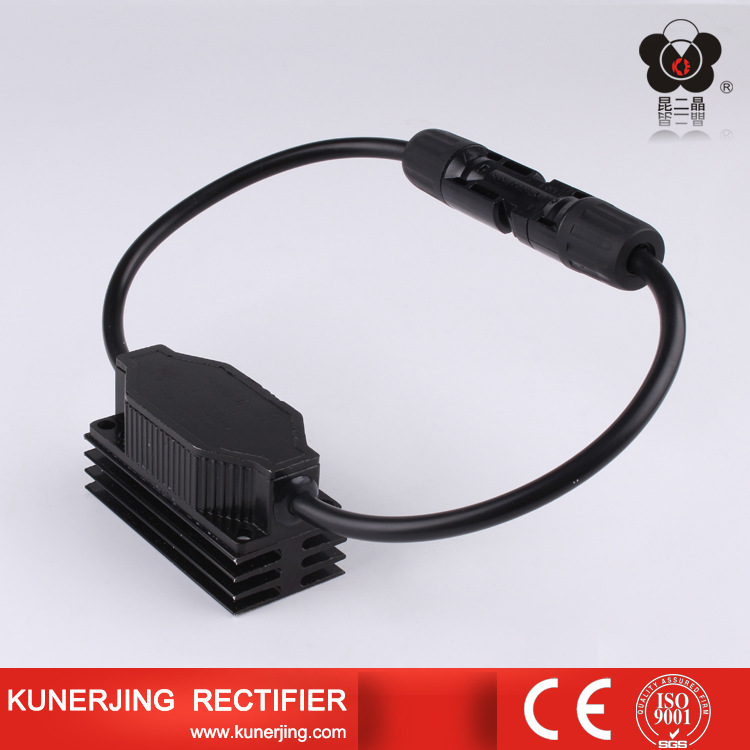

防反二极管


       利用二极管的单向导通功能,在每一回路中正向串联一个防反二极管,可起到阻止不同组串间的环流、倒灌等现象。但由于二极管在工作过程中会产生一定的压降,约0. 7 V,对应的功率损耗约为 2% ,故汇流箱设计时要充分考虑其散热问题。
       通过西北地区大规模地面电站的运行对比分析,同一地区的地面电站汇流箱中有防反二极管要比无防反二极管的电站发电量高约 0. 3% ~ 0. 5% 。 另外,在进行组串电压检测时,有防反二极管较无防反二极管要方便得多。
       由于增加二极管的投资成本可通过系统多发电量进行回收,故在光伏汇流箱中增加防反二极管是有必要的。
       光伏专用防反二极管的选型至关重要,如果选择不好,会增加汇流箱的故障率,影响光伏电站的安全、经济和稳定运行,常规昆二晶防反二极管型号有MDK26A 、MDK55A 、MD26A、MD55A等。
       昆二晶温馨提示:防反二极管选型需充分考虑工作环境留好功率余量;其次防反二极管的高温特性非常重要,选昆二晶防反二极管模块,确保高温工作环境下正常工作。咨询热线:0577-62627555
