昆二晶小百科:晶闸管模块原理及大中小功率晶闸管用途

来源:昆二晶发布日期:2018-12-20关注:-
      晶闸管模块是目前应用较为广泛的电力电工元件,具有良好的通断、整流、调压、变频等功能。晶闸管模块的工作原理和用途都有哪些,昆二晶为您做详细分析。
      普通晶闸管用途就是可控整流。大家熟悉的二极管整流电路属于不可控整流电路。如果把二极管换成晶闸管,就可以构成可控 整流电路。以最简单的单相半波可控整流电路为例,在正弦交流电压U2的正半周期间,如果VS的控制极没有输入触发脉冲Ug,VS仍然不能导通,只有在U2处于正半周,在控制极外加触发脉冲Ug时,晶闸管模块被触发导通。

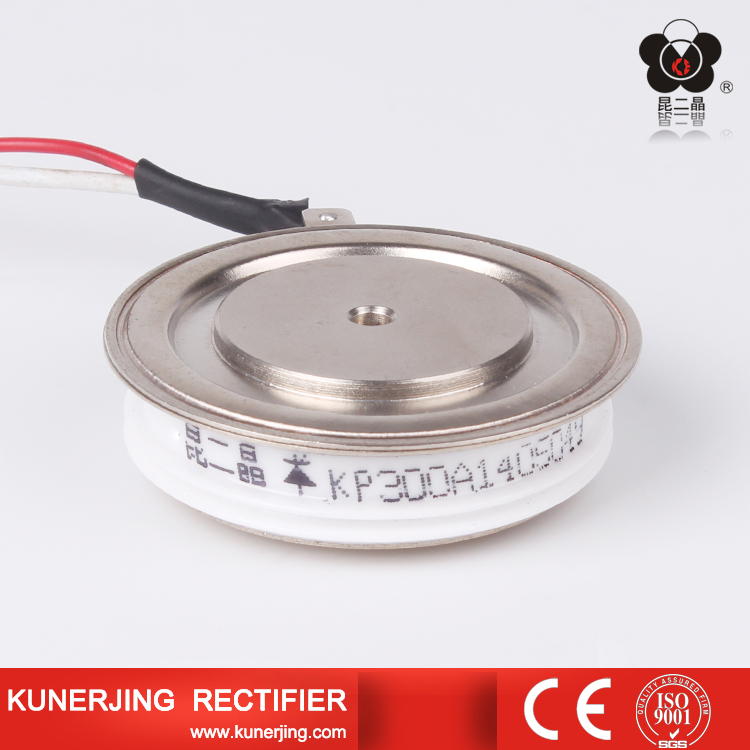

晶闸管模块


      画出它的波形(c)及(d),只有在触发脉冲Ug到来时, 负载RL上才有电压UL输出。Ug到来得早,晶闸管模块导通的时间就早;Ug到来得晚, 晶闸管导模块通的时间就晚。通过改变控制极上触发脉冲Ug到来的时间,就可以调节负载上 输出电压的平均值UL。在电工技术中,常把交流电的半个周期定为180°,称为电角度。这样,在U2的每个正半周,从零值开始到触发脉冲到来瞬间所经历的电角度称为控制角α;在每个正半周内晶闸管模块导通的电角度叫导通角θ。很明显,α和θ都是用来表示晶闸管模块在承受正向电压的半个周期的导通或阻断范围的。通过改变控制角α或导通角θ,改变负载上脉冲直流电压的平均值UL,实现了可控整流。
      1:小功率塑封双向可控硅(晶闸管)通常用作声光控灯光系统。额定电流:IA小于2A。
      2:大;中功率塑封和铁封可控硅(晶闸管)通常用作功率型可控调压电路。像可调压输出直流电源等等。
      3:大功率高频可控硅(晶闸管)通常用作工业中;高频熔炼炉等。
      昆二晶晶闸管模块真专家,为了您满意,我们真的走心了。若对我们的晶闸管模块有兴趣或存在疑惑,昆二晶欢迎您咨询,咨询电话:0577-62627555
