昆二晶小百科:晶闸管模块管脚、质量和触发能力的检测

来源:昆二晶发布日期:2018-05-13关注:-
       一、晶闸管模块管脚的判别
       由于RAK,RKA,RGA,RAG,RKG均应很大,只有RGK较小,因此用指针式万用表R伊10赘挡或R伊1赘挡(防止电压过高控制极反向击穿)测量管脚间的静态电阻便可作出判断:假设晶闸管的某一端为控制极,将其与黑表笔相接,然后用红表笔分别接其他两脚。当所测两管脚间电阻较小时,假设正确,即黑表笔所接的是控制极,红表笔所接的是阴极,剩下的一个是阳极。
       二、晶闸管模块质量判别
       由图1 可知,在正常情况下,晶闸管的GK 之间是一个PN结,具有PN结特性,而GA 和AK之间存在反向串联PN 结,故其间电阻均为无穷大。如果GK 之间的正反向电阻都很小,说明晶闸管内部击穿。如果GK 之间的正反向电阻都为无穷大,说明控制极与阴极断路。

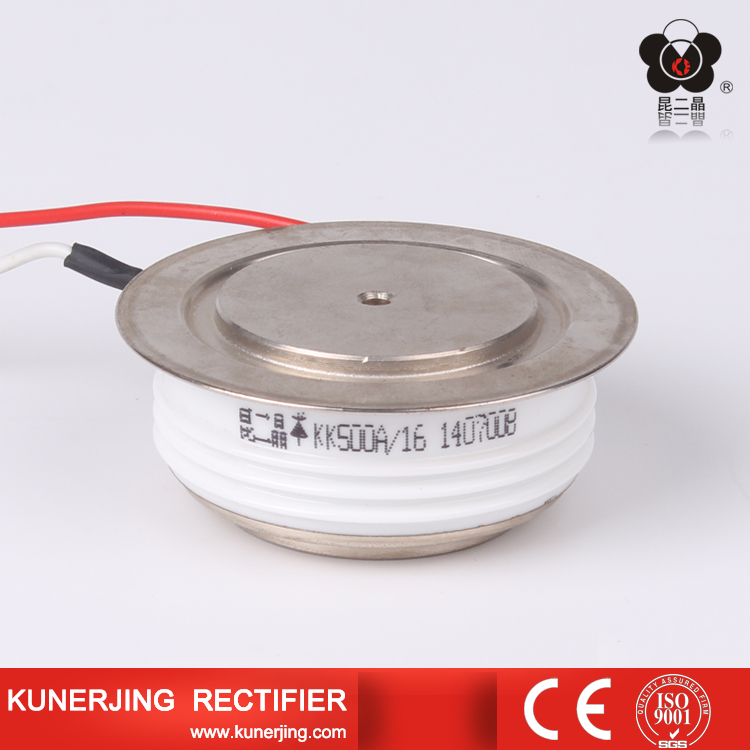

晶闸管模块


       三、晶闸管模块触发能力的判别
       万用表置于R伊1赘挡,黑表笔接阳极,红表笔接阴极,此时电阻应为无穷大,用短线瞬间短接阳极A和控制极G,此时万用表电阻挡指针应向右偏转,阻值读数为10 赘左右,说明晶闸管已触发导通。断开短路线后,阻值不变,说明晶闸管仍维持导通状态。
