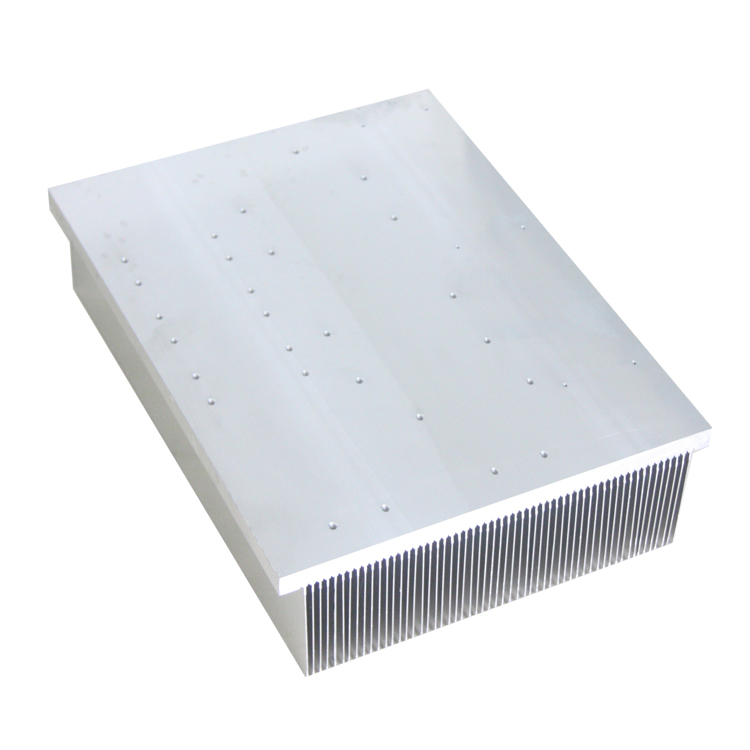

插片散热器是铝型材散热器中的成员之一，插片散热器的柱体是用铝型材拉伸模具拉出型材，根据需要切割成所需长度，鳍片是用铝板冲裁成型，然后将鳍片插入柱体就装成了插片散热器。
    因此对于插片散热器的选型，以7850为例说明问题.
    设I=350MA，vin=12v，则耗散功率pd=（12v-5v）*0.35A=2.45w。按照T0-220封装的热阻θ JA=54℃/W，温升是132℃，设室温25℃，那么将会达到7850的热保护点150℃，7850会断开输出。

    正确的设计方法是：
    首先确定最高的环境温度，比如60℃，查出7850的最高结温TJMAX=125℃，那么允许的温升是65℃，要求的热阻是65℃/2.45W=26℃/W，再查7850的热阻，T0-220封装的热阻θ JA=54℃/W，均高于要求值，都不能使用，所以都必须加散热片，资料里讲到加散热片的时候，应该加上4℃/W的壳到散热片的热阻，计算散热片应该具有的热阻也很简单，与电阻的并联一样，既54//X=26，X=50℃ /W，其实这个值非常大，只要是个散热片即可满足。
