昆二晶晶闸管模块参数选择大全

来源:昆二晶发布日期:2018-05-05关注:-
           晶闸管模块又称可控硅模块,在高电压、大电流的应用场合,在晶闸管模块参数选择上,往往很多用户都不知道该如何选择,接下来就由晶闸管模块厂家昆二晶来为您讲解。
           (1)晶闸管模块正反向电压的选择
           晶闸管模块工作时,必须能够以电源频率重复地经受一定的过电压而不影响其工作,所以正反向峰值电压参数VDRM、VRRM应保证在使用电压峰值的2-3倍以上。
           (2)晶闸管模块额定工作电流参数的选择
           晶闸管模块的额定电流是在一定条件下的相当大通态平均电流IT 。由于变流器工作时,各臂的晶闸管模块可能有不均流因素,而且它通常是小于170℃导通角工作。所以它的额定电流应选择其正常工作电流平均值的1.5-2.0倍。
           (3)晶闸管模块门极(控制级)参数的选择
           晶闸管模考门极施加控制信号使它由阻断变成导通需经历一段时间,这段时问称开通时间tgt 。在在串并联运行时应尽量选择tgt接近的晶闸管。如果相差太大,在串联运行时将引起正向电压无法平均分配,使开通时间tgt较长的晶闸管受损。并联运行时tgt较短的晶闸管将分配更大的电流而受损。
           在不允许晶闸管模块误导通的设备中,如电机调速等,可选择门极触发电压、电流稍大一些的管子(如触发电压VGT > 2V,触发电流IGT > 150mA)以保证不出现误导通,在触发脉冲功率大的电路中也可选择触发电压、电流稍大一点的晶闸管。

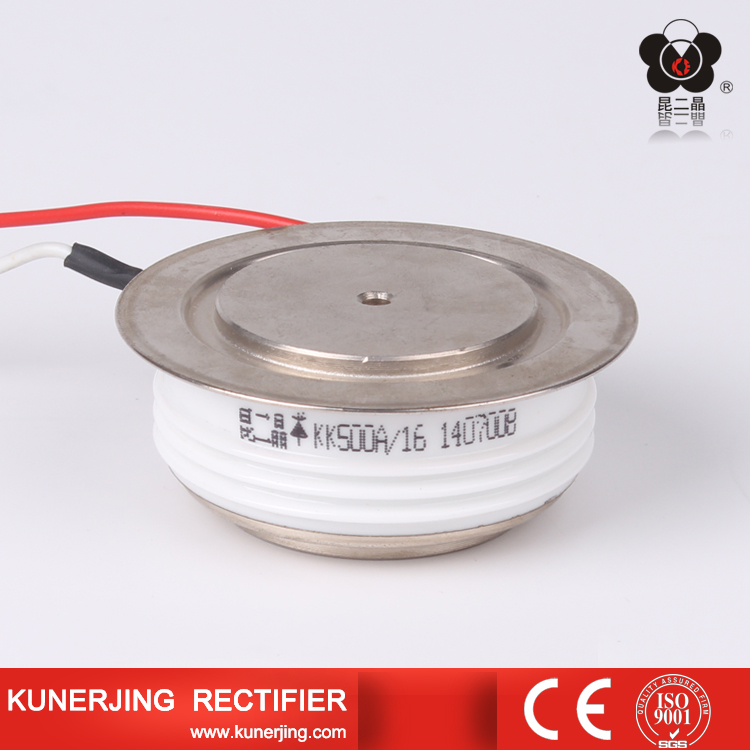

晶闸管模块


           (4)晶闸管模块关断时间(tg) 的选择
           晶闸管模块关断后需要一定的时间恢复其阻断能力。从正向电流过零到器件能阻断重加正向电压的瞬间为止的相当小时闻间隔是可控硅的关断时间tg,工作频率与关断时间有关。大于50周使用时一定要对关断时间参数作选择,一般快速晶闸管(即KK型晶闸管)的关断时间在10-50μs,其工作频率可达到1K-4KHZ;中速晶闸管(即KPK型晶闸管)的关断时间在60-100μs,其工作频率可达几百至lKHZ。
           (5)晶闸管模块电压上升率(dV/dt)和电流上升率(di/dt) 的选择
           晶闸管模块在阻断状态下,所加的正向电压的上升率超过一定值,器件就会转为导通,使可控硅误导通。选择足够的dV/dt的晶闸管。一般500A的晶闸管dV/dt在100-200V/μs。工作频率在几百HZ以内应选用dV/dt在200-1000V/μs之间KK或KPK晶闸管。
           当门极加触发脉冲后,晶闸管模块首先在门极附近的小区域内导通.再逐渐扩大,直至全部结面导通,因此如在刚导通时阳极电流上升太快,可能使PN结的局部烧坏。普通晶闸管(500A)的di/dt在50一300A/μs,在工频条件下,di/dt在50A/μs以下就可以满足使用;在变频条件下,di/dt必须在100A/μs以上。下列情况对dV/dt和di/dt的要求都比较高,必须选用较大dV/dt和di/dt的晶闸管:①阳极电压高而且在峰值时触发,②接有大容量电容的回路。
           昆二晶晶闸管模块真专家,为了您满意,我们真的走心了。若对我们的晶闸管模块有兴趣或存在疑惑,昆二晶欢迎您咨询,咨询电话:0577-62627555
