昆二晶教你怎么选用晶闸管模块

来源:昆二晶发布日期:2018-04-29关注:-
        晶闸管模块也可叫可控硅模块,是功率半导体模块中最常见的模块之一,接下来,晶闸管模块厂家昆二晶从晶闸管的分类和晶闸管的参数两方面来为大家讲解—怎么选用晶闸管模块。
        一、选择晶闸管模块的类型:晶闸管模块有多种类型,应根据应用电路的具体要求合理选用。
        1、若用于交直流电压控制、可控整流、交流调压、逆变电源、开关电源保护电路等,可选用普通单向晶闸管。
        2、若用于交流开关、交流调压、交流电动机线性调速、灯具线性调光及固态继电器、固态接触器等电路中,应选用双向晶闸管。
        3、若用于交流电动机变频调速、斩波器、逆变电源及各种电子开关电路等,可选用门极关断晶闸管。
        4、若用于锯齿波发生器、长时间延时器、过电压保护器及大功率晶体管触发电路等,可选用BTG晶闸管。
        5、若用于电磁灶、电子镇流器、超声波电路、超导磁能储存系统及开关电源等电路,可选用逆导晶闸管。
        6、若用于光电耦合器、光探测器、光报警器、光计数器、光电逻辑电路及自动生产线的运行监控电路,可选用光控晶闸管。

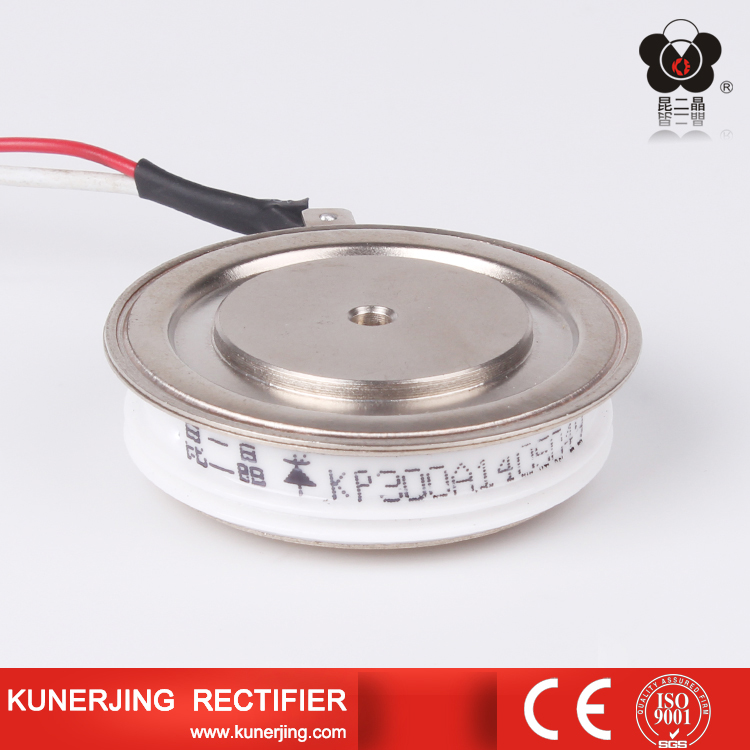

晶闸管模块

        二、选择晶闸管模块的主要参数:晶闸管模块的主要参数应根据应用电路的具体要求而定。
        1、所选晶闸管模块应留有一定的功率裕量,其额定峰值电压和额定电流(通态平均电流)均应高于受控电路的最大工作电压和最大工作电流1.5~2倍。
        2、晶闸管模块的正向压降、门极触发电流及触发电压等参数应符合应用电路(指门极的控制电路)的各项要求,不能偏高或偏低,否则会影响晶闸管模块的正常工作。
        浙江(上海)昆二晶整流器有限公司,生产各类规格型号的晶闸管智能模块、固态继电器模块、整流桥模块、铝型材散热器等配套产品,真诚期待与各公司和采购人员的合作,提供价格实惠、质量可靠的电子元件,咨询电话:0577-62627555
