常用的铝型材散热器有哪几种?它们的散热性能如何?
铝型材散热器由两部分组成:固定器件的导热平面(又称底板)和翅片。使用材料主要是铝以及它的合金。
简单介绍如下:

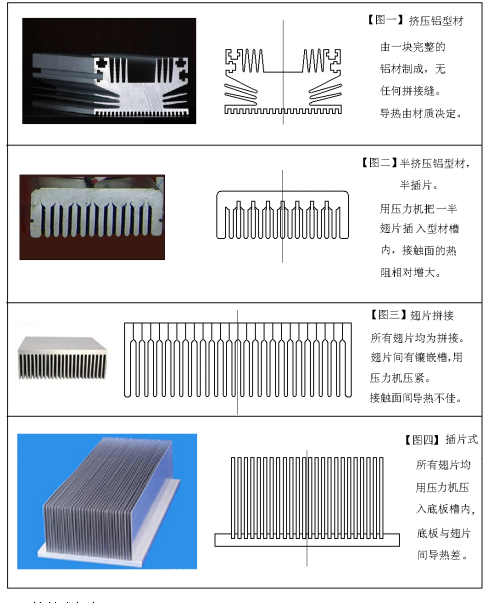

1, 挤压铝型材散热器式(见图一):翅片和基板是一体的。不存在拼接,散热器内部导热均匀、热导率高。缺点是受加工工艺限制,散热器尺寸和翅片间距、厚度、片高等均受到限制。
2,半挤压铝型材散热器、半插片式(见图二):由于挤压铝型材工艺限制,片间距不能做得太窄,两片之间用插片方法再把一片铝片插在其间,并用压力机压紧固定。因为一半左右翅片是插上的,而且铝片与底板不是一体的,导热系数不如一体的。热阻比纯挤压铝型材偏大。
3,翅片拼接式(翅片散热器)(见图三):先做翅片,然后把翅片根部叠在一起,经压力加工压紧,片片之间互相紧密咬合成为一体。这种工艺可做成任意宽度、较高翅片的散热器。问题是片与片之间是分体的,导热阻力大。导热能力大幅降低。
4,插片式散热器(见图四):由底板和若干翅片组成。底板一侧先铣上插片槽,把翅片一端插入插片槽内并压紧。此种散热器只有铝片端部很少部分插入底板,接触导热面积有限,热阻就会偏大。热阻参数一致性也差。
昆二晶铝型材散热器真专家,为了您满意,我们真的走心了。若对我们的铝型材散热器有兴趣或存在疑惑,昆二晶欢迎您咨询,咨询电话:0577-62627555!
简单介绍如下:
1, 挤压铝型材散热器式(见图一):翅片和基板是一体的。不存在拼接,散热器内部导热均匀、热导率高。缺点是受加工工艺限制,散热器尺寸和翅片间距、厚度、片高等均受到限制。
2,半挤压铝型材散热器、半插片式(见图二):由于挤压铝型材工艺限制,片间距不能做得太窄,两片之间用插片方法再把一片铝片插在其间,并用压力机压紧固定。因为一半左右翅片是插上的,而且铝片与底板不是一体的,导热系数不如一体的。热阻比纯挤压铝型材偏大。
3,翅片拼接式(翅片散热器)(见图三):先做翅片,然后把翅片根部叠在一起,经压力加工压紧,片片之间互相紧密咬合成为一体。这种工艺可做成任意宽度、较高翅片的散热器。问题是片与片之间是分体的,导热阻力大。导热能力大幅降低。
4,插片式散热器(见图四):由底板和若干翅片组成。底板一侧先铣上插片槽,把翅片一端插入插片槽内并压紧。此种散热器只有铝片端部很少部分插入底板,接触导热面积有限,热阻就会偏大。热阻参数一致性也差。
昆二晶铝型材散热器真专家,为了您满意,我们真的走心了。若对我们的铝型材散热器有兴趣或存在疑惑,昆二晶欢迎您咨询,咨询电话:0577-62627555!
